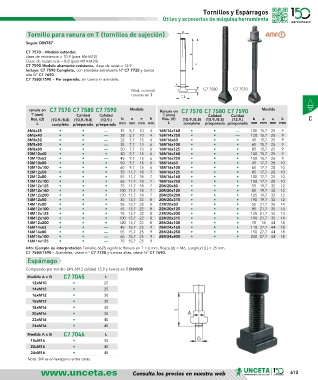

Page 413 - U148_CAT_BAJA

Tornillos y Espárragos
Útiles y accesorios de máquina herramienta

Tornillo para ranura en T (tornillos de sujeción)
Según: DIN787

C7 7570 – Modelo estándar,
clase de resistencia = 10.9 (para M6-M12)
Clase de resistencia = 8.8 (para M14-M24)
C7 7590 Modelo altamente resistente, clase de resist.= 12.9
Incluye: C7 7590 Completo, con arandela extrafuerte N° C7 7720 y tuerca
alta N° C7 7690.
C7 7580/7590 – Por separado, sin tuerca ni arandela.
Med. nominal C7 7580 C7 7570
ranuras en T

ranura en C7 7570 C7 7580 C7 7590 Medida Ranura en C7 7570 C7 7580 C7 7590 Medida
T (mm) Calidad Calidad T (mm) Calidad Calidad
Ros. (d) (10.9./8.8) (10.9./8.8) (12.9.) b a e k Ros. (d) (10.9./8.8) (10.9./8.8) (12.9.) b a e k C
L completo p/separado p/separado mm mm mm mm L completo p/separado p/separado mm mm mm mm
6M6x25 • • — 15 5,7 10 4 16M14x160 • • — 100 15,7 25 9
6M6x40 • • — 28 5,7 10 4 16M14x250 • • — 120 15,7 25 9
8M8x32 • • — 22 7,7 13 6 16M16x63 • • • 45 15,7 25 9
8M8x50 • • — 35 7,7 13 6 16M16x100 • • • 65 15,7 25 9
8M8x80 • • — 50 7,7 13 6 16M16x125 • • • 85 15,7 25 9
10M10x40 • • • 30 9,7 15 6 16M16x160 • • • 100 15,7 25 9
10M10x63 • • — 45 9,7 15 6 16M16x250 • • • 150 15,7 25 9
10M10x80 • • • 50 9,7 15 6 18M16x63 • • • 45 17,7 28 10
10M10x100 • • • 60 9,7 15 6 18M16x100 • • • 65 17,7 28 10
12M12x50 • • • 35 11,7 18 7 18M16x125 • • • 85 17,7 28 10
12M12x80 • • • 55 11,7 18 7 18M16x160 • • • 100 17,7 28 10
12M12x100 • • • 65 11,7 18 7 18M16x250 • • • 150 17,7 28 10
12M12x125 • • • 75 11,7 18 7 20M20x80 • • • 55 19,7 32 12
12M12x160 • • • 100 11,7 18 7 20M20x125 • • • 85 19,7 32 12
12M12x200 • • • 120 11,7 18 7 20M20x200 • • • 125 19,7 32 12
14M12x50 • • • 35 13,7 22 8 20M20x315 • • • 190 19,7 32 12
14M12x80 • • • 55 13,7 22 8 22M20x80 • • • 55 21,7 35 14
14M12x100 • • • 65 13,7 22 8 22M20x125 • • • 85 21,7 35 14
14M12x125 • • • 75 13,7 22 8 22M20x200 • • • 125 21,7 35 14
14M12x160 • • • 100 13,7 22 8 22M20x315 • • • 190 21,7 35 14
14M12x200 • • • 120 13,7 22 8 28M24x100 • • • 70 18 44 18
16M14x63 • • — 45 15,7 25 9 28M24x160 • • • 110 27,7 44 18
16M14x80 • • — 55 15,7 25 9 28M24x250 • • • 150 27,7 44 18
16M14x100 • • — 65 15,7 25 9 28M24x400 • • • 240 27,7 44 18
16M14x125 • • — 75 15,7 25 9
Info: Ejemplo de interpretación Tamaño 6625 significa: Ranura en T = 6 mm, Rosca (d) = M6, Longitud (L) = 25 mm.
C7 7580/7590 – Arandelas, véase n.° C7 7720 y tuercas altas, véase N° C7 7690.
Espárrago

Compuesto por tornillo DIN 6912 calidad 12.9 y tuerca en T DIN508
Medida A x G C7 7045 L
12xM10 • 25
14xM12 • 25
16xM12 • 30
18xM12 • 30
18xM16 • 30
20xM16 • 35
22xM16 • 40
24xM16 • 40
Medida A x G C7 7046 L
18xM16 • 35
20xM16 • 40
24xM16 • 40
Nota: SW es el hexágono entre caras.
