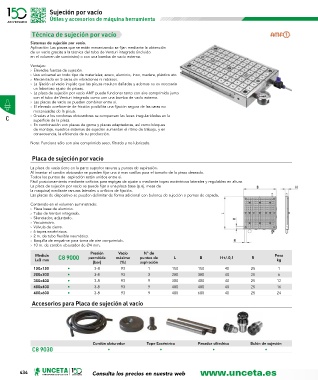

Sujeción por vacío
Útiles y accesorios de máquina herramienta

Técnica de sujeción por vacío
Sistemas de sujeción por vacío.
Aplicación: Las piezas que se están mecanizando se fijan mediante la obtención
de un vacío gracias a la técnica del tubo de Venturi integrado (incluido
en el volumen de suministro) o con una bomba de vacío externa.
Ventajas:
› Elevadas fuerzas de sujeción.
› Uso universal en todo tipo de materiales; acero, aluminio, Inox, madera, plástico etc.
› Mecanizado en 5 caras sin vibraciones ni retrasos.
› La fijación al vacío impide que las piezas resulten dañadas y ademas no es necesario
un laborioso ajuste de piezas.
› La placa de sujeción por vacío AMF puede funcionar tanto con aire comprimido junto
con el tubo de Venturi integrado como con una bomba de vacío externa.
› Las placas de vacío se pueden combinar entre sí.
› El elevado coeficiente de fricción posibilita una fijación segura de las caras no
mecanizadas de la pieza.
C › Gracias a los cordones obturadores se compensan las leves irregularidades en la
superficie de la pieza.
› En combinación con placas de goma y placas adaptadoras, así como bloques
de montaje, nuestros sistemas de sujeción aumentan el ritmo de trabajo, y en
consecuencia, la eficiencia de su producción.
Nota: Funciona sólo con aire comprimido seco, filtrado y no lubricado.

Placa de sujeción por vacío
La placa de vacío tiene en la parte superior ranuras y puntos de aspiración.
Al insertar el cordón obturador se pueden fijar una ó mas casillas para el tamaño de la pieza deseado.
Todos los puntos de aspiración están unidos entre si.
Fácil posicionamiento mediante orificios para espigas de ajuste o mediante topes excéntricos laterales y regulables en altura.
La placa de sujeción por vacío se puede fijar a una placa base (p.ej. mesa de
la maquina) mediante ranuras laterales u orificios de fijación.
Las placas de dispositivo se pueden delimitar de forma adicional con bulones de sujeción o pernos de espada.
Contenido en el volumen suministrado:
› Placa base de aluminio.
› Tubo de Venturi integrado.
› Silenciador, adjuntado.
› Vacuómetro.
› Válvula de cierre.
› 6 topes excéntricos.
› 2 m. de tubo flexible neumático.
› Boquilla de empalme para toma de aire comprimido.
› 10 m. de cordón obturador de Ø4 mm.
Presión Vacío Nº de
Medida C8 9000 Peso
LxB mm permitida máximo puntos de L B H+/-0,1 R kg
[bar] (%) aspiración
150x150 • 3-8 93 1 150 150 40 25 1
200x300 • 3-8 93 3 200 300 40 25 6
300x400 • 3-8 93 9 300 400 40 25 12
400x400 • 3-8 93 9 400 400 40 25 16
400x600 • 3-8 93 9 400 600 40 25 24
Accesorios para Placa de sujeción al vacío

Cordón obturador Tope Excéntrico Pasador cilíndrico Bulón de sujeción
C8 9030 • • • •
