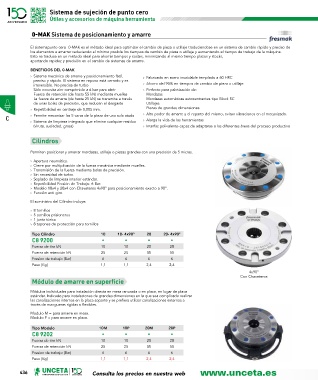

Sistema de sujeción de punto cero
Útiles y accesorios de máquina herramienta

0-MAK Sistema de posicionamiento y amarre

El sistemapunto cero 0-MAK es el método ideal para optimizar el cambio de pieza o utillaje traduciendose en un sistema de cambio rápido y preciso de
los elementos a amarrar reduciendo al mínimo posible los tiempos de cambio de pieza o utillaje y aumentando el tiempo de trabajo de la máquina.
Esto se traduce en un método ideal para ahorrar tiempos y costes, minimizando al mismo tiempo plazos y stocks,
aportando rapidez y precisión en el cambio de sistemas de amarre.
BENEFICIOS DEL 0-MAK
› Sistema mecánico de amarre y posicionamiento fácil, › Fabricado en acero inoxidable templado a 60 HRC
preciso y rápido. El sistema en reposo está cerrado y es
irreversible. No precisa de turbo › Ahorro del 90% en tiempos de cambio de pieza o utillaje
Sólo necesita aire comprimido a 6 bar para abrir › Perfecto para paletización de:
Fuerza de retención (de hasta 55 kN) mediante muelles Mordazas
La fuerza de amarre (de hasta 25 kN) se transmite a través Mordazas automáticas autocentrantes tipo Block SC
de unas bolas de precisión, que reducen el desgaste Utillajes
› Repetibilidad en centraje de 0,005 mm. Piezas de grandes dimensiones
C › Permite mecanizar las 5 caras de la pieza de una sola atada › Alto poder de amarre y el reparto del mismo, evitan vibraciones en el mecanizado.
› Alarga la vida de las herramientas
› Sistema de limpieza integrado que elimina cualquier residuo
(viruta, suciedad, grasa) › Interfaz polivalente capaz de adaptarse a las diferentes áreas del proceso productivo

Cilindros

Permiten posicionar y amarrar mordazas, utillaje o piezas grandes con una precisión de 5 micras.
› Apertura neumática.
› Cierre por multiplicación de la fuerza mecánica mediante muelles.
› Transmisión de la fuerza mediante bolas de precisión.
› Sin necesidad de turbo.
› Soplado de limpieza interior estándar.
› Repetibilidad Presión de Trabajo: 6 Bar.
› Modelo 10x4 y 20x4 con Chaveteros 4x90° para posicionamiento exacto a 90°.
› Función anti giro.
El suministro del Cilindro incluye:
› 8 tornillos
› 5 tornillos prisioneros
› 1 junta tórica
› 8 tapones de protección para tornillos

Tipo Cilindro 10 10- 4x90º 20 20- 4x90º
C8 9200 • • • •
Fuerza de tiro kN 10 10 20 20
Fuerza de retención kN 25 25 55 55
Presion de trabajo (Bar) 6 6 6 6
Peso (Kg) 1,1 1,1 2,4 2,4
4x90º
Con Chaveteros
Módulo de amarre en superficie

Módulos individuales para instalación directa en mesa ranurada o en placa, en lugar de placa
estándar. Indicado para instalaciones de grandes dimensiones en la que sea complicado realizar
las canalizaciones internas en la placa soporte y se prefiera utilizar canalizaciones externas a
través de mangueras rígidas o flexibles.
Modulo M = para amarre en mesa.
Modulo P = para amarre en placa.
Tipo Modulo 10M 10P 20M 20P
C8 9202 • • • •
Fuerza de tiro kN 10 10 20 20
Fuerza de retención kN 25 25 55 55
Presion de trabajo (Bar) 6 6 6 6
Peso (Kg) 1,1 1,1 2,4 2,4
