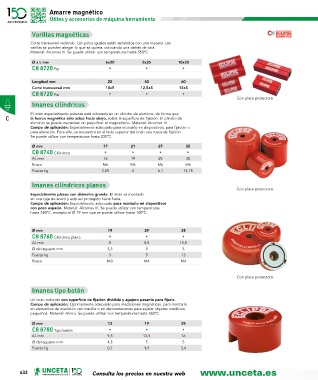

Page 432 - U148_CAT_BAJA

Amarre magnético
Útiles y accesorios de máquina herramienta

Varillas magnéticas
Corte transversal redondo. Los polos iguales están señalados con una muesca. Las
varillas se pueden alargar lo que se quiera, colocando una detrás de otra.
Material: Alcomax III. Se puede utilizar con temperaturas hasta 550ºC.
Ø x L mm 6x20 8x25 10x30
C8 8720 Par • • •
Longitud mm 20 40 60
Corte transversal mm 10x5 12,5x5 15x5
C8 8720 Par • • •
Con placa protectora
Imanes cilíndricos

El imán especialmente potente está colocado en un cilindro de aluminio, de forma que
C la fuerza magnética sólo actúa hacia abajo, sobre la superficie de fijación. El cilindro de
aluminio se puede mecanizar sin perjudicar al magnetismo. Material: Alcomax III.
Campo de aplicación: Especialmente adecuado para montarlo en dispositivos, para fijación o
para elevación. Para ello, se encuentra en el lado superior del imán una rosca de fijación.
Se puede utilizar con temperaturas hasta 220ºC.
Ø mm 17 21 27 35
C8 8740 Cilíndrico • • • •
Al. mm 16 19 25 30
Rosca M6 M6 M6 M6
Fuerza kg 2,65 4 6,1 14,75

Imanes cilíndricos planos
Con placa protectora
Especialmente planos con diámetro grande. El imán va montado
en una caja de acero y está así protegido hacia fuera.
Campo de aplicación: Especialmente adecuado para montarlo en dispositivos
con poco espacio. Material: Alcomax III. Se puede utilizar con temperaturas
hasta 550ºC, excepto el Ø 19 mm que se puede utilizar hasta 100ºC.

Ø mm 19 29 38
C8 8760 Cilíndrico plano • • •
Al. mm 8 8,5 10,5
Ø del agujero mm 3,5 5 5
Fuerza kg 3 5 13
Rosca M3 M4 M4

Con placa protectora
Imanes tipo botón

Un imán redondo con superficie de fijación dividida y agujero pasante para fijarlo.
Campo de aplicación: Optimamente adecuado para mediciones magnéticas, para montarlo
en elementos de medición con manilla o en demostraciones para sujetar objetos metálicos
pequeños. Material: Alnico. Se puede utilizar con temperaturas hasta 550ºC
Ø mm 13 19 25
C8 8780 Tipo botón • • •
Al. mm 9,5 12,5 16
Ø del agujero mm 4,5 5 5
Fuerza kg 0,7 1,9 3,4
