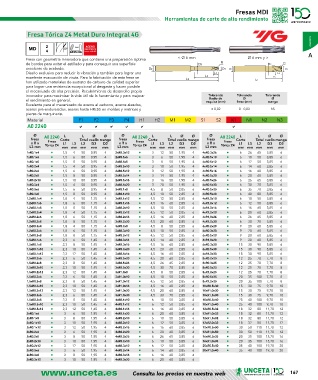

Page 167 - U148_CAT_BAJA

Fresas MDI
Herramientas de corte de alto rendimiento

Fresa Tórica Z4 Metal Duro Integral 4G

ACERO
MD Z 30º DIN RESISTENTE
4 6535-HA hasta <HRc55 A
< Ø 6 mm Ø 6 mm y >
Fresa con geometría innovadora que contiene una preparación óptima
de bordes para evitar el astillado y para conseguir una superficie D3 R D3 R
excelente de acabado. D2 D1 D2 D1
Diseño exclusivo para reducir la vibración y también para lograr una L1 L1
excelente evacuación de viruta. Para la fabricación de esta fresa se L2 L3 L2 L3
han utilizado materiales de sustrato de carburo de calidad superior
para lograr una resistencia excepcional al desgaste y hacen posible
el mecanizado de alta precisión. Recubrimiento de desarrollo propio
innovador para maximizar la vida útil de la herramienta y para mejorar Tolerancia Tolerancia Tolerancia
Radio de
Ø
Ø
el rendimiento en general. esquina (mm) fresa (mm) mango
Excelente para el mecanizado de aceros al carbono, aceros aleados,
aceros pre-endurecidos, aceros hasta HRc55 en moldes y matrices y ± 0,02 0 - 0,03 h5
piezas de maquinaria.
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A0 2240 a a a a a a
Ø L L Ø Ø Ø L L Ø Ø Ø L L Ø Ø
fresa A0 2240 Corte Total cuello mango fresa A0 2240 Corte Total cuello mango fresa A0 2240 Corte Total cuello mango
x R x Fresa L1 L3 L2 D3 D2 x R x Fresa L1 L3 L2 D3 D2 x R x Fresa L1 L3 L2 D3 D2
L3 mm Tórica Z4 mm mm mm mm mm L3 mm Tórica Z4 mm mm mm mm mm L3 mm Tórica Z4 mm mm mm mm mm
1xR0.1x4 • 1,5 4 50 0,95 4 2xR0.3x12 • 3 12 50 1,95 4 4xR0.3x26 • 6 26 65 3,85 6
1xR0.1x6 • 1,5 6 50 0,95 4 2xR0.5x6 • 3 6 50 1,95 4 4xR0.5x10 • 6 10 50 3,85 6
1xR0.1x8 • 1,5 8 50 0,95 4 2xR0.5x8 • 3 8 50 1,95 4 4xR0.5x12 • 6 12 50 3,85 6
1xR0.2x4 • 1,5 4 50 0,95 4 2xR0.5x10 • 3 10 50 1,95 4 4xR0.5x14 • 6 14 60 3,85 6
1xR0.2x6 • 1,5 6 50 0,95 4 2xR0.5x12 • 3 12 50 1,95 4 4xR0.5x16 • 6 16 60 3,85 6
1xR0.2x8 • 1,5 8 50 0,95 4 2xR0.5x14 • 3 14 50 1,95 4 4xR0.5x20 • 6 20 60 3,85 6
1xR0.2x10 • 1,5 10 50 0,95 4 2xR0.5x16 • 3 16 50 1,95 4 4xR0.5x26 • 6 26 65 3,85 6
1xR0.3x4 • 1,5 4 50 0,95 4 2xR0.5x20 • 3 20 50 1,95 4 4xR0.5x30 • 6 30 70 3,85 6
1xR0.3x6 • 1,5 6 50 0,95 4 3xR0.1x8 • 4,5 8 50 2,85 6 4xR0.5x35 • 6 35 70 3,85 6
1xR0.3x8 • 1,5 8 50 0,95 4 3xR0.1x10 • 4,5 10 50 2,85 6 4xR0.5x40 • 6 40 80 3,85 6
1,2xR0.1x4 • 1,8 4 50 1,15 4 3xR0.1x12 • 4,5 12 50 2,85 6 4xR1,0x10 • 6 10 50 3,85 6
1,2xR0.1x6 • 1,8 6 50 1,15 4 3xR0.1x16 • 4,5 16 60 2,85 6 4xR1,0x12 • 6 12 50 3,85 6
1,2xR0.1x8 • 1,8 8 50 1,15 4 3xR0.2x10 • 4,5 10 50 2,85 6 4xR1,0x16 • 6 16 60 3,85 6
1,2xR0.2x4 • 1,8 4 50 1,15 4 3xR0.2x12 • 4,5 12 50 2,85 6 4xR1,0x20 • 6 20 60 3,85 6
1,2xR0.2x6 • 1,8 6 50 1,15 4 3xR0.2x16 • 4,5 16 60 2,85 6 4xR1,0x26 • 6 26 65 3,85 6
1,2xR0.2x8 • 1,8 8 50 1,15 4 3xR0.2x20 • 4,5 20 60 2,85 6 4xR1,0x30 • 6 30 70 3,85 6
1,2xR0.3x4 • 1,8 4 50 1,15 4 3xR0.3x8 • 4,5 8 50 2,85 6 6xR0.2x20 • 9 20 60 5,85 6
1,2xR0.3x6 • 1,8 6 50 1,15 4 3xR0.3x10 • 4,5 10 50 2,85 6 6xR0.3x20 • 9 20 60 5,85 6
1,2xR0.3x8 • 1,8 8 50 1,15 4 3xR0.3x12 • 4,5 12 50 2,85 6 6xR0.5x20 • 9 20 60 5,85 6
1,5xR0.1x6 • 2,3 6 50 1,45 4 3xR0.3x14 • 4,5 14 60 2,85 6 6xR1,0x20 • 9 20 60 5,85 6
1,5xR0.1x8 • 2,3 8 50 1,45 4 3xR0.3x16 • 4,5 16 60 2,85 6 6xR0.3x30 • 15 30 90 5,85 6
1,5xR0.1x10 • 2,3 10 50 1,45 4 3xR0.3x20 • 4,5 20 60 2,85 6 6xR0.5x30 • 15 30 90 5,85 6
1,5xR0.1x12 • 2,3 12 50 1,45 4 3xR0.5x16 • 4,5 16 60 2,85 6 6xR1,0x30 • 15 30 90 5,85 6
1,5xR0.2x6 • 2,3 6 50 1,45 4 3xR0.5x20 • 4,5 20 60 2,85 6 8xR0.2x25 • 12 25 70 7,70 8
1,5xR0.2x8 • 2,3 8 50 1,45 4 3xR0.5x26 • 4,5 26 65 2,85 6 8xR0.3x25 • 12 25 70 7,70 8
1,5xR0.2x10 • 2,3 10 50 1,45 4 3xR0.5x30 • 4,5 30 70 2,85 6 8xR0.5x25 • 12 25 70 7,70 8
1,5xR0.2x12 • 2,3 12 50 1,45 4 3xR1,0x8 • 4,5 8 50 2,85 6 8xR1,0x25 • 12 25 70 7,70 8
1,5xR0.3x6 • 2,3 6 50 1,45 4 3xR1,0x10 • 4,5 10 50 2,85 6 8xR0.5x35 • 20 35 100 7,70 8
1,5xR0.3x8 • 2,3 8 50 1,45 4 3xR1,0x12 • 4,5 12 50 2,85 6 8xR1,0x35 • 20 35 100 7,70 8
1,5xR0.3x10 • 2,3 10 50 1,45 4 3xR1,0x16 • 4,5 16 60 2,85 6 10xR0.5x30 • 15 30 75 9,70 10
1,5xR0.3x12 • 2,3 12 50 1,45 4 3xR1,0x20 • 4,5 20 60 2,85 6 10xR1,0x30 • 15 30 75 9,70 10
1,5xR0.5x6 • 2,3 6 50 1,45 4 3xR1,0x30 • 4,5 30 70 2,85 6 10xR1,5x30 • 15 30 75 9,70 10
1,5xR0.5x8 • 2,3 8 50 1,45 4 4xR0.1x10 • 6 10 50 3,85 6 10xR0.5x40 • 25 40 100 9,70 10
1,5xR0.5x10 • 2,3 10 50 1,45 4 4xR0.1x12 • 6 12 50 3,85 6 10xR1,0x40 • 25 40 100 9,70 10
1,5xR0.5x12 • 2,3 12 50 1,45 4 4xR0.1x16 • 6 16 60 3,85 6 12xR0.5x32 • 18 32 80 11,70 12
2xR0.1x6 • 3 6 50 1,95 4 4xR0.1x20 • 6 20 60 3,85 6 12xR1,0x32 • 18 32 80 11,70 12
2xR0.1x8 • 3 8 50 1,95 4 4xR0.2x10 • 6 10 50 3,85 6 12xR1,5x32 • 18 32 80 11,70 12
2xR0.1x10 • 3 10 50 1,95 4 4xR0.2x12 • 6 12 50 3,85 6 12xR2,0x32 • 18 32 80 11,70 12
2xR0.1x12 • 3 12 50 1,95 4 4xR0.2x16 • 6 16 60 3,85 6 12xR0.5x50 • 30 50 110 11,70 12
2xR0.2x6 • 3 6 50 1,95 4 4xR0.2x20 • 6 20 60 3,85 6 12xR1,0x50 • 30 50 110 11,70 12
2xR0.2x8 • 3 8 50 1,95 4 4xR0.2x26 • 6 26 65 3,85 6 16xR0.5x35 • 20 35 100 15,70 16
2xR0.2x10 • 3 10 50 1,95 4 4xR0.3x10 • 6 10 50 3,85 6 16xR1,0x35 • 20 35 100 15,70 16
2xR0.2x12 • 3 12 50 1,95 4 4xR0.3x12 • 6 12 50 3,85 6 20xR0.5x40 • 35 40 100 19,70 20
2xR0.3x6 • 3 6 50 1,95 4 4xR0.3x14 • 6 14 60 3,85 6 20xR1,0x40 • 35 40 100 19,70 20
2xR0.3x8 • 3 8 50 1,95 4 4xR0.3x16 • 6 16 60 3,85 6
2xR0.3x10 • 3 10 50 1,95 4 4xR0.3x20 • 6 20 60 3,85 6

Consulta los precios en nuestra web 167
