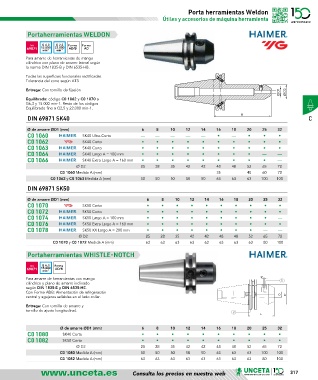

Page 317 - U148_CAT_BAJA

Porta herramientas Weldon
Útiles y accesorios de máquina herramienta

Portaherramientas WELDON

DIN G 6,3 G 2,5 Forma Forma
69871 15.000 22.000 AD/B AD
min -1 min -1
Para amarre de herramientas de mango
cilíndrico con plano de amarre lateral según
la norma DIN 1835-B y DIN 6535-HB.
Todas las superficies funcionales rectificadas.
Tolerancia del cono según AT3
Entrega: Con tornillo de fijación
Equilibrado: código C0 1062 y C0 1070 a
G6,3 y 15.000 min-1. Resto de los códigos
Equilibrado fino a G2,5 y 22.000 min-1.
DIN 69871 SK40 C

Ø de amarre ØD1 (mm) 6 8 10 12 14 16 18 20 25 32
C0 1060 SK40 Ultra-Corto — — — — — • — • • •
C0 1062 SK40 Corto • • • • • • • • • •
C0 1063 SK40 Corto • • • • • • • • • •
C0 1064 SK40 Largo A = 100 mm • • • • • • • • — —
C0 1066 SK40 Extra Largo A = 160 mm • • • • • • • • • —
Ø D2 25 28 35 42 42 48 48 52 65 72
C0 1060 Medida A (mm) 35 40 60 70
C0 1062 y C0 1063 Medida A (mm) 50 50 50 50 50 63 63 63 100 100
DIN 69871 SK50

Ø de amarre ØD1 (mm) 6 8 10 12 14 16 18 20 25 32
C0 1070 SK50 Corto • • • • • • • • • •
C0 1072 SK50 Corto • • • • • • • • • •
C0 1074 SK50 Largo A = 100 mm • • • • • • • • • —
C0 1076 SK50 Extra Largo A = 160 mm • • • • • • • • • •
C0 1078 SK50 XX Largo A = 200 mm • • • • • • • • — —
Ø D2 25 28 35 42 42 48 48 52 65 72
C0 1070 y C0 1072 Medida A (mm) 63 63 63 63 63 63 63 63 80 100
Portaherramientas WHISTLE-NOTCH

G 6,3 Forma
DIN 15.000
69871 min -1 AD/B
Para amarre de herramientas con mango
cilíndrico y plano de amarre inclinado
según DIN 1835-E y DIN 6535-HE.
Con Forma ADB: Alimentación de refrigeración
central y agujeros sellables en el lado collar.
Entrega: Con tornillo de amarre y
tornillo de ajuste longitudinal.

Ø de amarre ØD1 (mm) 6 8 10 12 14 16 18 20 25 32
C0 1080 SK40 Corto • • • • • • • • • •
C0 1082 SK50 Corto • • • • • • • • • •
Ø D2 25 28 35 42 42 48 48 52 65 72
C0 1080 Medida A (mm) 50 50 50 50 50 63 63 63 100 100
C0 1082 Medida A (mm) 63 63 63 63 63 63 63 63 80 100

Consulta los precios en nuestra web 317
