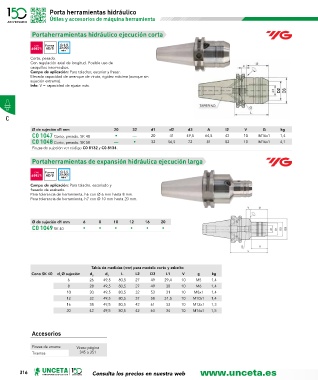

Page 316 - U148_CAT_BAJA

Porta herramientas hidráulico
Útiles y accesorios de máquina herramienta

Portaherramientas hidráulico ejecución corta

DIN Forma G 2,5
69871 AD/B 20.000
min -1
Corto, pesado.
Con regulación axial de longitud. Posible uso de
casquillos intermedios.
Campo de aplicación: Para taladrar, escariar y fresar.
Elevada capacidad de arranque de viruta, rigidez máxima (aunque sin
sujeción extrema).
Info: V = capacidad de ajuste máx.
D2 D3

C

Ø de sujeción d1 mm 20 32 d1 d2 d3 A l2 V G kg
C0 1047 Corto, pesado. SK 40 • — 20 41 49,5 64,5 42 10 M16x1 1,4
C0 1048 Corto, pesado. SK 50 — • 32 56,5 72 81 52 10 M16x1 4,1
Pinzas de sujeción ver código C0 8132 y C0 8134.
Portaherramientas de expansión hidráulica ejecución larga

DIN Forma G 2,5
69871 AD/B 20.000
min -1
Campo de aplicación: Para taladro, escariado y
fresado de acabado.
Para tolerancia de herramienta, h6 con Ø 6 mm hasta 8 mm.
Para tolerancia de herramienta, h7 con Ø 10 mm hasta 20 mm.

Ø de sujeción d1 mm 6 8 10 12 16 20
C0 1049 SK 40 • • • • • •

Tabla de medidas (mm) para modelo corto y esbelto
Cono SK 40 d Ø sujeción d 2 d 3 L L2 D3 L1 V g kg
1
6 26 49,5 80,5 27 49 29,4 10 M5 1,4
8 28 49,5 80,5 27 49 30 10 M6 1,4
10 30 49,5 80,5 32 53 31 10 M8x1 1,4
12 32 49,5 80,5 37 58 31,5 10 M10x1 1,4
16 38 49,5 80,5 42 61 33 10 M12x1 1,3
20 42 49,5 80,5 42 63 34 10 M16x1 1,5

Accesorios

Pinzas de amarre Véase página
Tirantes 345 a 351

316 Consulta los precios en nuestra web
