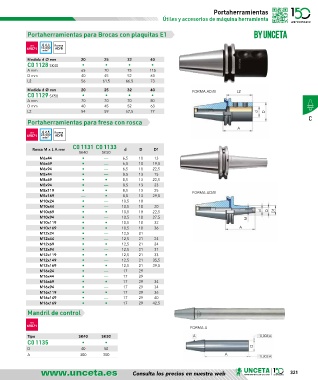

Portaherramientas
Útiles y accesorios de máquina herramienta

Portaherramientas para Brocas con plaquitas E1

DIN G 6,3 Forma
69871 15.000 AD/B
min -1
Medida d Ø mm 20 25 32 40
C0 1128 SK40 • • • •
A mm 65 70 75 115
D mm 40 45 52 63
L2 56 61,5 66,5 73
Medida d Ø mm 20 25 32 40 FORMA AD/B L2
C0 1129 SK50 • • • •
A mm 70 70 70 80
D mm 40 45 52 63
L2 54 59 67,5 77 d D
C
Portaherramientas para fresa con rosca
A
DIN G 2,5 Forma
69871 25.000 AD/B
min -1
C0 1131 C0 1133
Rosca M x L A mm d D D1
SK40 SK50
M6x44 • — 6,5 10 13
M6x69 • — 6,5 10 19,5
M6x94 • — 6,5 10 22,5
M8x44 • — 8,5 13 15
M8x69 • • 8,5 13 22,5
M8x94 • — 8,5 13 23
M8x119 • • 8,5 13 25 FORMA AD/B
M8x169 — • 8,5 13 29,5
M10x24 • — 10,5 18
M10x44 • — 10,5 18 20
M10x69 • • 10,5 18 22,5 d D D1
M10x94 • — 10,5 18 27,5 M
M10x119 • • 10,5 18 32
M10x169 • • 10,5 18 36 A
M12x24 • — 12,5 21
M12x44 • — 12,5 21 24
M12x69 • • 12,5 21 24
M12x94 • — 12,5 21 31
M12x119 • • 12,5 21 33
M12x149 • — 12,5 21 35,5
M12x169 • • 12,5 21 39,5
M16x24 • — 17 29
M16x44 • — 17 29
M16x69 • • 17 29 34
M16x94 • — 17 29 34
M16x119 • • 17 29 36
M16x149 • — 17 29 40
M16x169 • • 17 29 42,5
Mandril de control

DIN
69871 FORMA A
Tipo SK40 SK50 A 0,003 A
C0 1135 • •
D 40 50 D
A 300 300 A 0,003 A
