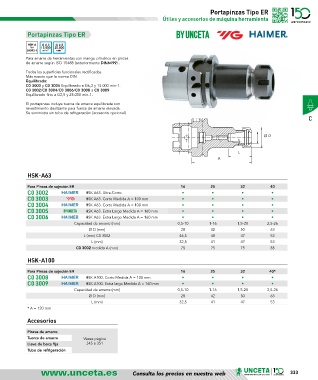

Page 333 - U148_CAT_BAJA

Portapinzas Tipo ER
Útiles y accesorios de máquina herramienta

Portapinzas Tipo ER

HSK-A G 6,3 G 2,5
DIN 15.000 25.000
69893-1 min -1 min -1
Para amarre de herramientas con mango cilíndrico en pinzas
de amarre según ISO 15488 (anteriormente DIN6499) .
Todas las superficies funcionales rectificadas.
Más exacto que la norma DIN.
Equilibrado:
C0 3003 y C0 3005 Equilibrado a G6,3 y 15.000 min-1.
C0 3002/C0 3004/C0 3006/C0 3008 a C0 3009
Equilibrado fino a G2,5 y 25.000 min-1.

El portapinzas incluye tuerca de amarre equilibrada con
revestimiento deslizante para fuerza de amarre elevada.
Se suministra sin tubo de refrigeración (accesorio opcional)
C

Ø D

L
A

HSK-A63

Para Pinzas de sujeción ER 16 25 32 40
C0 3002 HSK A63. Ultra-Corto • • • •
C0 3003 HSK A63. Corto Medida A = 100 mm • • • •
C0 3004 HSK A63. Corto Medida A = 100 mm • • • •
C0 3005 HSK A63. Extra Largo Medida A = 160 mm • • • •
C0 3006 HSK A63. Extra Largo Medida A = 160 mm • • • •
Capacidad de amarre (mm) 0,5-10 1-16 1,5-20 2,5-26
Ø D (mm) 28 42 50 63
L (mm) C0 3002 46,5 48 47 53
L (mm) 32,5 41 47 53
C0 3002 medida A (mm) 75 75 75 85
HSK-A100

Para Pinzas de sujeción ER 16 25 32 40*
C0 3008 HSK A100. Corto Medida A = 100 mm • • • •
C0 3009 HSK A100. Extra largo Medida A = 160 mm • • • •
Capacidad de amarre (mm) 0,5-10 1-16 1,5-20 2,5-26
Ø D (mm) 28 42 50 63
L (mm) 32,5 41 47 53
* A = 120 mm
Accesorios

Pinzas de amarre
Tuerca de amarre Véase página
Llave de boca fija 345 a 351
Tubo de refrigeración

Consulta los precios en nuestra web 333
