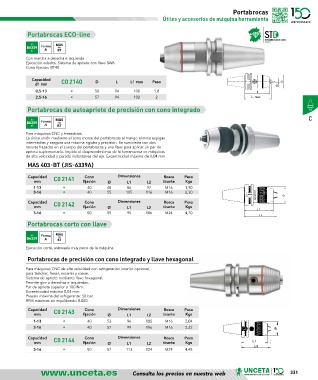

Page 331 - U148_CAT_BAJA

Portabrocas
Útiles y accesorios de máquina herramienta

Portabrocas ECO-line

JIS Forma MÁS
B6339 403
BT A BT
Con marcha a derecha e izquierda.
Ejecución esbelta. Sistema de apriete con llave SW6.
Cono fijación: BT40

Capacidad C0 2140 D L L1 max Peso D
d1 mm d1
0,5-13 • 50 94 100 1,8 L
2,5-16 • 57 94 102 2 L1 max
Portabrocas de autoapriete de precisión con cono integrado
C
JIS Forma MÁS
B6339 403
BT A BT
Para máquinas CNC y fresadoras.
La única unión mediante el cono morse del portabrocas al mango elimina espigas
intermedias y asegura una máxima rigidez y precisión. Se suministra con dos
ranuras fresadas en el cuerpo del portabrocas y una llave para aplicar un par de
apriete suplementario. Impide el desprendimiento de la herramienta en máquinas
de alta velocidad y parada instantánea del eje. Excentricidad máxima de 0,04 mm
MAS 403-BT (JIS-6339A)

Capacidad C0 2141 Cono Dimensiones Rosca Peso
mm fijación Ø L1 L2 tirante Kgs
1-13 • 40 48 86 97 M16 1,90
3-16 • 40 55 105 116 M16 2,30
Capacidad C0 2142 Cono Dimensiones Rosca Peso
mm fijación Ø L1 L2 tirante Kgs
3-16 • 50 55 95 106 M24 4,70
Portabrocas corto con llave

JIS Forma MÁS
B6339 A 403
BT
Ejecución corta, sobresale muy poco de la máquina.
Portabrocas de precisión con cono integrado y llave hexagonal

Para máquinas CNC de alta velocidad con refrigeración interior opcional,
para taladrar, fresar, escariar y roscar.
Sistema de apriete mediante llave hexagonal.
Permite giro a derechas e izquierdas.
Par de apriete superior a 100 Nm.
Excentricidad máxima 0,03 mm.
Presión máxima del refrigerante: 50 bar.
RPM máximas sin equilibrado: 8.000.
Capacidad C0 2143 Cono Dimensiones Rosca Peso
mm fijación Ø L1 L2 tirante Kgs
1-13 • 40 53 96 105 M16 2,04
3-16 • 40 57 99 106 M16 2,22

Capacidad C0 2144 Cono Dimensiones Rosca Peso
mm fijación Ø L1 L2 tirante Kgs
3-16 • 50 57 113 124 M24 4,48

Consulta los precios en nuestra web 331
