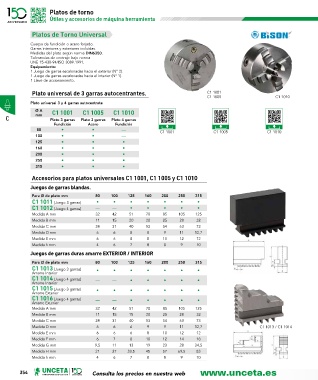

Page 354 - U148_CAT_BAJA

Platos de torno
Útiles y accesorios de máquina herramienta

Platos de Torno Universal

Cuerpo de fundición o acero forjado.
Garras interiores y exteriores incluidas.
Medidas del plato según norma DIN6350.
Tolerancias de centraje bajo norma
UNE 15-430-94/ISO 3089.1991.
Equipamiento:
1 Juego de garras escalonadas hacia el exterior (N° 2).
1 Juego de garras escalonadas hacia el interior (Nº 1).
1 Llave de accionamiento.

Plato universal de 3 garras autocentrantes. C1 1001
C1 1005 C1 1010
Plato universal 3 y 4 garras autocentrate
Ø A C1 1001 C1 1005 C1 1010
C mm Plato 3 garras Plato 3 garras Plato 4 garras
Fundición Acero Fundición
80 • • — C1 1001 C1 1005 C1 1010
100 • • —
125 • • •
160 • • •
200 • • •
250 • • •
315 • • •
Accesorios para platos universales C1 1001, C1 1005 y C1 1010
Juegos de garras blandas.

Para Ø de plato mm 80 100 125 160 200 250 315
C1 1011 (Juego 3 garras) • • • • • • •
C1 1012 (Juego 4 garras) — — • • • • •
Medida A mm 32 42 51 70 85 105 125
Medida B mm 11 15 20 20 25 28 32
Medida C mm 28 31 40 53 54 63 73
Medida D mm 6 6 8 8 9 11 12,7
Medida E mm 6 6 8 8 10 12 12
Medida h mm 4 6 7 8 8 9 10
Juegos de garras duras amarre EXTERIOR / INTERIOR
Para Ø de plato mm 80 100 125 160 200 250 315
C1 1013 (Juego 3 garras) • • • • • • •
Amarre Interior
C1 1014 (Juego 4 garras) — — • • • • •
Amarre Interior
C1 1015 (Juego 3 garras) • • • • • • •
Amarre Exterior
C1 1016 (Juego 4 garras) — — • • • • •
Amarre Exterior
Medida A mm 32 42 51 70 85 105 125
Medida B mm 11 15 15 20 25 28 32
Medida C mm 28 31 40 53 54 63 73
Medida D mm 6 6 6 9 9 11 12,7 C1 1013 / C1 1014
Medida E mm 6 6 6 8 10 12 12
Medida F mm 6 7 8 10 12 14 18
Medida G mm 9,5 11 13 19 23 28 34,5
Medida H mm 21 27 33,5 45 57 69,5 83
Medida h mm 4 6 7 8 8 9 10
