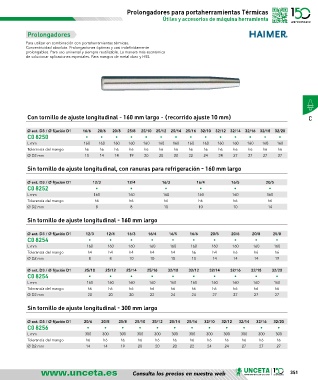

Page 351 - U148_CAT_BAJA

Prolongadores para portaherramientas Térmicas
Útiles y accesorios de máquina herramienta

Prolongadores
Para utilizar en combinación con portaherramientas térmicas.
Concentricidad absoluta. Prolongaciones óptimas y casi indefinidamente
prolongables. Para uso universal y siempre reutilizable. La manera más económica
de solucionar aplicaciones especiales. Para mangos de metal duro y HSS.

Con tornillo de ajuste longitudinal - 160 mm largo - (recorrido ajuste 10 mm) C

Ø ext. D3 / Ø fijación D1 16/6 20/6 20/8 25/8 25/10 25/12 25/14 25/16 32/10 32/12 32/14 32/16 32/18 32/20
C0 8250 • • • • • • • • • • • • • •
L mm 160 160 160 160 160 160 160 160 160 160 160 160 160 160
Tolerancia del mango h6 h6 h6 h6 h6 h6 h6 h6 h6 h6 h6 h6 h6 h6
Ø D2 mm 10 14 14 19 20 20 20 22 24 24 27 27 27 27

Sin tornillo de ajuste longitudinal, con ranuras para refrigeración - 160 mm largo

Ø ext. D3 / Ø fijación D1 12/3 12/4 16/3 16/4 16/5 20/5
C0 8252 • • • • • •
L mm 160 160 160 160 160 160
Tolerancia del mango h6 h6 h6 h6 h6 h6
Ø D2 mm 8 8 10 10 10 14

Sin tornillo de ajuste longitudinal - 160 mm largo

Ø ext. D3 / Ø fijación D1 12/3 12/4 16/3 16/4 16/5 16/6 20/5 20/6 20/8 25/8
C0 8254 • • • • • • • • • •
L mm 160 160 160 160 160 160 160 160 160 160
Tolerancia del mango h4 h4 h4 h4 h4 h6 h4 h6 h6 h6
Ø D2 mm 8 8 10 10 10 10 14 14 14 19

Ø ext. D3 / Ø fijación D1 25/10 25/12 25/14 25/16 32/10 32/12 32/14 32/16 32/18 32/20
C0 8254 • • • • • • • • • •
L mm 160 160 160 160 160 160 160 160 160 160
Tolerancia del mango h6 h6 h6 h6 h6 h6 h6 h6 h6 h6
Ø D2 mm 20 20 20 22 24 24 27 27 27 27
Sin tornillo de ajuste longitudinal - 300 mm largo

Ø ext. D3 / Ø fijación D1 20/6 20/8 25/8 25/10 25/12 25/14 25/16 32/10 32/12 32/14 32/16 32/20
C0 8256 • • • • • • • • • • • •
L mm 300 300 300 300 300 300 300 300 300 300 300 300
Tolerancia del mango h6 h6 h6 h6 h6 h6 h6 h6 h6 h6 h6 h6
Ø D2 mm 14 14 19 20 20 20 22 24 24 27 27 27
