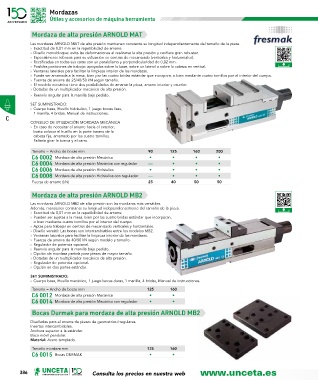

Mordazas
Útiles y accesorios de máquina herramienta

Mordaza de alta presión ARNOLD MAT

Las mordazas ARNOLD MAT de alta presión mantienen constante su longitud independientemente del tamaño de la pieza.
› Exactitud de 0,01 mm en la repetibilidad de amarre.
› Diseño monobloque: evita las deformaciones al realizarse la alta presión y confiere gran robustez.
› Especialmente idóneas para su utilización en centros de mecanizado (verticales y horizontales).
› Rectificadas en todas sus caras con un paralelismo y perpendicularidad de 0,02 mm.
› Posibles posiciones de trabajo: apoyadas sobre la base, sobre un lateral o sobre la cabeza en vertical.
› Ventanas laterales para facilitar la limpieza interior de las mordazas.
› Puede ser amarrada a la mesa, bien por las cuatro bridas estándar que incorpora, o bien mediante cuatro tornillos por el interior del cuerpo.
› Fuerzas de amarre de 25/40/50 kN según tamaño.
› El modelo mecánico tiene dos posibilidades de amarrar la pieza, amarre interior y exterior.
› Dotadas de un multiplicador mecánico de alta presión.
› Reenvío angular para la manilla bajo pedido.
SET SUMINISTRADO:
› Cuerpo base, Husillo hidráulico, 1 juego bocas lisas,
1 manilla, 4 bridas, Manual de instrucciones.
C
CONSEJO DE UTILIZACIÓN MORDAZA MECÁNICA
› En caso de necesitar el amarre hacia el exterior,
basta colocar el husillo en la parte trasera de la
cabeza fija, amarrado por los cuatro tornillos.
Faltaría girar la tuerca y el carro.
Tamaño = Ancho de bocas mm 90 125 160 200
C6 0002 Mordaza de alta presión Mecánica • • • •
C6 0004 Mordaza de alta presión Mecánica con regulador — • • •
C6 0006 Mordaza de alta presión Hidráulica • • • •
C6 0008 Mordaza de alta presión Hidráulica con regulador — • • •
Fuerza de amarre (kN) 25 40 50 50
Mordaza de alta presión ARNOLD MB2
Las mordazas ARNOLD MB2 de alta presión son las mordazas más versátiles.
Además, mantienen constante su longitud independientemente del tamaño de la pieza.
› Exactitud de 0,01 mm en la repetibilidad de amarre.
› Pueden ser sujetas a la mesa, bien por las cuatro bridas estándar que incorporan,
o bien mediante cuatro tornillos por el interior del cuerpo.
› Aptas para trabajar en centros de mecanizado verticales y horizontales.
› Diseño versátil: Las bocas son intercambiables entre los modelos MB2.
› Ventanas laterales para facilitar la limpieza interior de las mordazas.
› Fuerzas de amarre de 40/50 kN según modelo y tamaño.
› Regulador de potencia opcional.
› Reenvío angular para la manilla bajo pedido.
› Opción de mordaza partida para piezas de mayor tamaño.
› Dotadas de un multiplicador mecánico de alta presión.
› Regulador de potencia opcional.
› Opción en dos partes estándar.
SET SUMINISTRADO:
› Cuerpo base, Husillo mecánico, 1 juego bocas duras, 1 manilla, 4 bridas, Manual de instrucciones.
Tamaño = Ancho de bocas mm 125 160
C6 0012 Mordaza de alta presión Mecánica • •
C6 0014 Mordaza de alta presión Mecánica con regulador • •
Bocas Durmak para mordaza de alta presión ARNOLD MB2

Diseñadas para el amarre de piezas de geometrías irregulares.
Insertos intercambiables.
Anchura superior a la estándar.
Boca móvil pendular.
Material: Acero templado.
Tamaño mordaza mm 125 160
C6 0015 Bocas DURMAK • •
