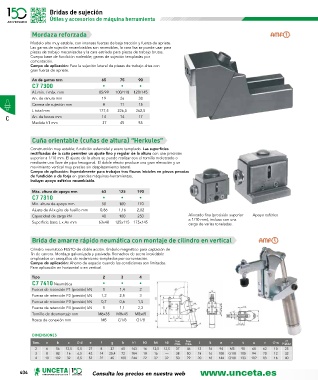

Page 404 - U148_CAT_BAJA

Bridas de sujeción
Útiles y accesorios de máquina herramienta

Mordaza reforzada
Modelo alto muy estable, con intensas fuerzas de baja tracción y fuerza de apriete.
Las garras de sujeción recambiables son reversibles, la cara lisa se puede usar para
piezas de trabajo mecanizadas y la cara estriada para piezas de trabajo brutas.
Cuerpo base de fundición maleable; garras de sujeción templadas por
cementación.
Campo de aplicación: Para la sujeción lateral de piezas de trabajo altas con
gran fuerza de apriete.
An de garras mm 65 75 90
C7 7300 • • •
Al. mín. / máx. mm 85/99 100/118 120/145
An. de ranura mm 19 26 38
Carrera de sujeción mm 8 11 15
L total mm 177,5 226,5 262,5
C An. de bocas mm 14 14 17
Medida h1 mm 37 45 55

Cuña orientable (cuñas de altura) “Herkules”

Construcción muy estable; fundición esferoidal y acero templado. Las superficies
rectificadas de la cuña permiten un ajuste fino y regular de la altura con una precisión
superior a 1/10 mm. El ajuste de la altura se puede realizar con el tornillo moleteado o
mediante una llave de pipa hexagonal. El doble efecto produce una gran elevación y un
movimiento vertical muy preciso sin desplazamiento lateral.
Campo de aplicación: Especialmente para trabajos tras fisuras iniciales en piezas pesadas
de fundición o de forja en grandes máquinas-herramientas.
Incluye: apoyo esférico recambiable.

Máx. altura de apoyo mm 63 125 190
C7 7310 • • •
Mín. altura de apoyo mm 50 100 170
Ajuste de Al x giro de husillo mm 0,86 1,16 2,02
Capacidad de carga kN 40 100 250 Alineado fina (precisión superior Apoyo esférico
a 1/10 mm), incluso con una
Superficie base L x An mm 63x48 125x115 175x145 carga de varias toneladas.

Brida de amarre rápido neumática con montaje de cilindro en vertical

Cilindro neumático FESTO de doble acción. Émbolo magnético para captación de
fin de carrera. Mordaza galvanizada y pasivada. Remaches de acero inoxidable
empleados en casquillos de rodamiento templados por cementación.
Campo de aplicación: Ahorro de espacio cuando las condiciones son limitadas.
Para aplicación en horizontal o en vertical.

Tipo 2 3 4
C7 7410 Neumática • • •
Fuerza de retención P1 (presión) kN 1 1,4 2
Fuerza de retención P2 (presión) kN 1,2 2,5 3
Fuerza de retención P3 (presión) kN 0,7 0,6 1,5
Fuerza de retención P4 (presión) kN 1 1,1 2,2
Tornillo de desmontaje mm M6x35 M8x45 M8x65
Rosca de conexión mm M5 G1/8 G1/8

DIMENSIONES
hw
hw
Ø
Tam. a b c Ø d e f g h h1 h3 h4 h5 mín. máx. i k n r t u v Ø w Pistón
2 6 56 12,5 5,5 27 8 27 65 143 16 12,5 12,5 37 46 12 16 94 M5 90 68 62 10 25
3 8 82 16 6,5 42 14 25,4 72 184 18 16 — 38 50 18 16 108 G1/8 105 94 70 12 32
4 10 102 32 8,5 52 22 45 100 244 22 32 32 50 79 20 18 144 G1/8 133 102 83 16 40
404 Consulta los precios en nuestra web
