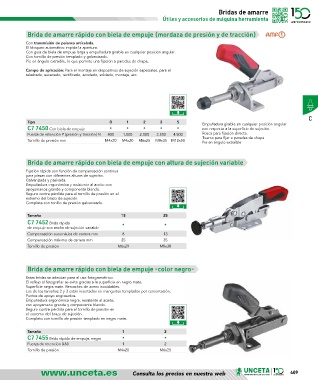

Page 409 - U148_CAT_BAJA

Bridas de amarre
Útiles y accesorios de máquina herramienta

Brida de amarre rápido con biela de empuje (mordaza de presión y de tracción)
Con transmisión de palanca articulada.
El bloqueo automático impide la apertura.
Con guía de biela de empuje larga y empuñadura girable en cualquier posición angular.
Con tornillo de presión templado y galvanizado.
Pie en ángulo extraíble, lo que permite una fijación a paredes de chapa.
Campo de aplicación: Para el montaje en dispositivos de sujeción especiales, para el
taladrado, escariado, rectificado, acodado, soldado, montaje, etc.

C
Tipo 0 1 2 3 5 Empuñadura girable en cualquier posición angular
C7 7450 Con biela de empuje • • • • • con respecto a la superficie de sujeción.
Fuerza de retención P (presión y tracción) N 800 1.000 2.000 2.500 4.500 Rosca para fijación directa.
Tornillo de presión mm M4x20 M4x20 M6x25 M8x35 M12x50 Tuerca para fijar a paredes de chapa
Pie en ángulo extraíble

Brida de amarre rápido con biela de empuje con altura de sujeción variable

Fijación rápida con función de compensación continua
para piezas con diferentes alturas de sujeción.
Galvanizada y pasivada.
Empuñadura ergonómica y resistente al aceite con
apoyamanos grande y componente blando.
Seguro contra pérdida para el tornillo de presión en el
extremo del brazo de sujeción.
Completa con tonillo de presión galvanizado.

Tamaño 15 25
C7 7452 Brida rápida • •
de empuje con ancho de sujeción variable
Compensación automática de carrera mm 8 13
Compensación máximo de carrera mm 25 35
Tornillo de presión M6x29 M8x38

Brida de amarre rápido con biela de empuje -color negro-

Estas bridas se adecúan para el uso fotogramétrico.
El reflejo al fotografiar se evita gracias a la superficie en negro mate.
Superficie negra mate. Remaches de acero inoxidables.
Los de los tamaños 2 y 3 están insertados en manguitos templados por cementación.
Puntos de apoyo engrasados.
Empuñadura ergonómica negra, resistente al aceite,
con apoyamano grande y componente blando.
Seguro contra pérdida para el tornillo de presión en
el extremo del brazo de sujeción.
Completo con tornillo de presión templado en negro mate.

Tamaño 1 2
C7 7455 Brida rápida de empuje, negra • •
Fuerza de retención (kN) 1 2
Tornillo de presión M4x20 M6x25

Consulta los precios en nuestra web 409
