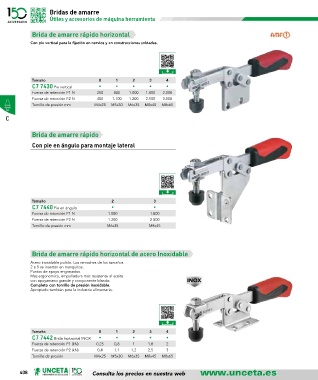

Page 408 - U148_CAT_BAJA
P. 408

Bridas de amarre
                   Útiles y accesorios de máquina herramienta

             Brida de amarre rápido horizontal
            Con pie vertical para la fijación en nervios y en construcciones soldadas.







             Tamaño                   0     1     2     3      4
             C7 7430 Pie vertical     •     •     •     •      •
             Fuerza de retención P1 N  250  800  1.000  1.800  2.000
             Fuerza de retención P2 N  400  1.100  1.200  2.500  3.000
             Tornillo de presión mm  M4x25  M5x30  M6x35  M8x45  M8x65
   C


             Brida de amarre rápido

             Con pie en ángulo para montaje lateral











             Tamaño                       2               3
             C7 7440 Pie en ángulo        •               •
             Fuerza de retención P1 N    1.000           1.800
             Fuerza de retención P2 N    1.200           2.500
             Tornillo de presión mm      M6x35          M8x45




             Brida de amarre rápido horizontal de acero Inoxidable
            Acero inoxidable pulido. Los remaches de los tamaños
            2 a 5 se insertan en manguitos.
            Puntos de apoyo engrasados.
            Mas ergonómico, empuñadura más resistente al aceite
            con apoyamano grande y componente blando.
            Completo con tornillo de presión inoxidable.
            Apropiado también para la industria alimentaria.








             Tamaño                   0     1     2     3      4
             C7 7442 Brida horizontal INOX   •  •  •    •      •
             Fuerza de retención P1 (kN)  0,25  0,8  1  1,8    2
             Fuerza de retención P2 (kN)  0,4  1,1  1,2  2,5   3
             Tornillo de presión    M4x25  M5x30  M6x35  M8x45  M8x65

        408                        Consulta los precios en nuestra web
