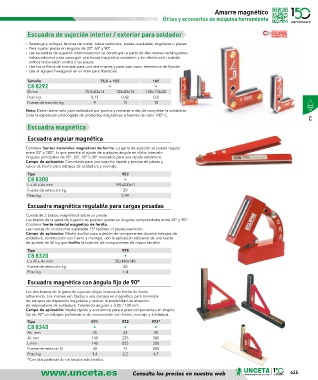

Amarre magnético
Útiles y accesorios de máquina herramienta

Escuadra de sujeción interior / exterior para soldador

› Sostenga y coloque láminas de metal, tubos redondos, piezas cuadradas, angulares o planas.
› Para sujetar piezas en ángulos de 30º, 60º y 90º.
› Las escuadras de sujeción interior/exterior se construyen a partir de dos imanes rectangulares
independientes para conseguir una fuerza magnética constante y sin disminución cuando
ambos lados están unidos a las piezas.
› Use los orificios de montaje para unir dos imanes y para usar como elementos de fijación.
› Use el agujero hexagonal en el imán para liberación.
Tamaño 75,5 + 125 165
C8 8292 • •
Ø mm 75,5x52x14 125x85x18 165x110x20
Peso kg 0,13 0,42 0,8
Fuerza de tracción kg 9 15 18
Nota: Debe usarse solo para soldadura por puntos y retirarse antes de completar la soldadura.
Evite la exposición prolongada de productos magnéticos a fuentes de calor 180º C.
C
Escuadra magnética

Escuadra angular magnética

Contiene fuertes materiales magnéticos de ferrita. La garra de sujeción se puede regular
entre 25° y 280°, lo que permite el ajuste de cualquier ángulo en dicho intervalo.
Ángulos principales de 90°, 60°, 45° ó 30° marcados para una rápida referencia.
Campo de aplicación: Concebido para una sujeción rápida y precisa de placas y
tubos de hierro para trabajos de soldadura y montaje.
Tipo 952
C8 8300 •
L x Al x An mm 195x200x11
Fuerza de retención kg 20
Peso kg 0,49
Escuadra magnética regulable para cargas pesadas
Consta de 2 brazos magnéticos sobre un pivote.
Los brazos de la garra de sujeción se pueden ajustar en ángulos comprendidos entre 45° y 90°.
Contiene fuerte material magnético de ferrita.
Las marcas de incremento separadas 15° facilitan el posicionamiento.
Campo de aplicación: Medio auxiliar para sujeción de componentes durante trabajos de
soldadura, construcción con hierro y montaje, con la aplicación adicional de una fuerza
de apriete de 40 kg que facilita la sujeción de componentes de mayor tamaño.
Tipo 974
C8 8320 •
L x Al x An mm 35x140x140
Fuerza de retención kg 40
Peso kg 1,4
Escuadra magnética con ángulo fijo de 90°

Los dos brazos de la garra de sujeción alojan imanes de ferrita de fuerte
adherencia. Los imanes van fijados a una carcasa no magnética para minimizar
los campos de dispersión magnética y reducir la posibilidad de atracción
de salpicaduras de soldadura. Tolerancia angular ± 0,05 / 100 mm
Campo de aplicación: Medio rápido y económico para sujetar componentes en ángulo
fijo de 90° en trabajos preliminares de construcción con hierro, montaje y soldadura.
Tipo 971 972 973*
C8 8340 • • •
An. mm 35 22 35
Al. mm 140 225 300
L mm 140 225 300
Fuerza de retencin N 40 75 200
Peso kg 1,4 2,2 4,7
*Con dos palancas de extracción adicionales.
