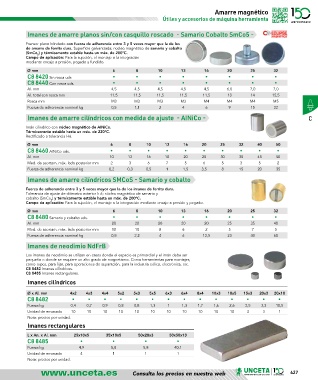

Page 427 - U148_CAT_BAJA

Amarre magnético
Útiles y accesorios de máquina herramienta

Imanes de amarre planos sin/con casquillo roscado - Samario Cobalto SmCo5 -

Prensor plano blindado con fuerza de adherencia entre 3 y 5 veces mayor que la de los
de amarre de ferrita dura. Superficie galvanizada; núcleo magnético de samario y cobalto
(SmCo ) y térmicamente estable hasta un máx. de 200°C.
5
Campo de aplicación: Para la sujeción, el montaje o la integración
mediante encaje a presión, pegado y fundido.
Ø mm 6 8 10 13 16 20 25 32
C8 8420 Sin rosca uds • • • • • • • •
C8 8440 Con rosca uds. • • • • • • • •
Al. mm 4,5 4,5 4,5 4,5 4,5 6,0 7,0 7,0
Al. total con rosca mm 11,5 11,5 11,5 11,5 11,5 13 14 15,5
Rosca mm M3 M3 M3 M3 M4 M4 M4 M5
Fuerza de adherencia nominal kg 0,5 1,1 2 4 6 9 15 22
Imanes de amarre cilíndricos con medida de ajuste - AINiCo - C

Imán cilíndrico con núcleo magnético de AINiCo.
Térmicamente estable hasta un máx. de 220°C.
Rectificado a tolerancia H6.
Ø mm 6 8 10 13 16 20 25 32 40 50
C8 8460 AINiCo uds. • • • • • • • • • •
Al. mm 10 12 16 18 20 25 30 35 45 50
Med. de acortam. máx. lado posterior mm 2 3 6 7 5 6 5 3 5 2
Fuerza de adherencia nominal kg 0,2 0,3 0,5 1 1,5 3,5 8 15 20 35
Imanes de amarre cilíndricos SMCoS - Samario y cobalto

Fuerza de adherencia entre 3 y 5 veces mayor que la de los imanes de ferrita dura.
Tolerancia de ajuste de diámetro exterior h 6; núcleo magnético de samario y
cobalto (SmCo ) y térmicamente estable hasta un máx. de 200°C.
5
Campo de aplicación: Para la sujeción, el montaje o la integración mediante encaje a presión y pegado.
Ø mm 6 8 10 13 16 20 25 32
C8 8480 Samario y cobalto uds. • • • • • • • •
Al. mm 20 20 20 20 20 25 35 40
Med. de acortam. máx. lado posterior mm 10 10 8 6 2 5 7 5
Fuerza de adherencia nominal kg 0,8 2,2 4 6 12,5 23 40 60
Imanes de neodimio NdFrB
Los imanes de neodimio se utilizan en casos donde el espacio es primordial y el imán debe ser
pequeño o donde se requiere un alto grado de magnetismo. Como herramientas para montajes,
como topes, para fijar, para operaciones de separación, para la industria eólica, electrónica, etc.
C8 8482 Imanes cilíndricos.
C8 8485 Imanes rectangulares.
Imanes cilíndricos

Ø x Al. mm 4x2 4x3 4x4 5x2 5x3 5x5 6x3 6x4 8x4 10x3 10x5 15x3 20x3 20x10
C8 8482 • • • • • • • • • • • • • •
Fuerza kg 0,4 0,7 0,9 0,8 0,8 1,3 1 1,3 1,7 1,6 2,6 2,5 3,3 10,5
Unidad de envasado 10 10 10 10 10 10 10 10 10 10 10 3 3 1
Nota: precios por unidad.
Imanes rectangulares

L x An. x Al. mm 25x10x5 35x10x5 50x20x3 50x50x13
C8 8485 • • • •
Fuerza kg 4,9 5,8 5,8 40,1
Unidad de envasado 4 1 1 1
Nota: precios por unidad.

Consulta los precios en nuestra web 427
