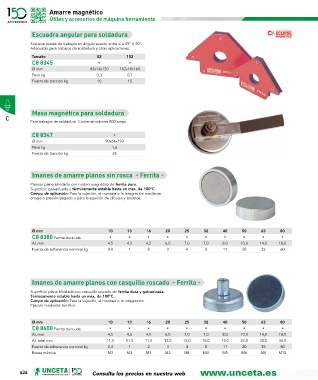

Page 426 - U148_CAT_BAJA

Amarre magnético
Útiles y accesorios de máquina herramienta

Escuadra angular para soldadura

Sostiene piezas de trabajos en ángulo exacto entre si a 45º ó 90º.
Adecuado para trabajos de soldadura y otras aplicaciones.
Tamaño 82 102
C8 8345 • •
Ø mm 82x14x120 102x18x160
Peso kg 0,3 0,7
Fuerza de tracción kg 10 15

Masa magnética para soldadura
C
Para trabajos de soldadura. Corriente máxima 800 amps.
C8 8347 •
Ø mm 90x64x193
Peso kg 1,6
Fuerza de tracción kg 25

Imanes de amarre planos sin rosca - Ferrita -
Prensor plano blindado con núcleo magnético de ferrita dura.
Superficie galvanizada y térmicamente estable hasta un máx. de 100°C.
Campo de aplicación: Para la sujeción, el montaje o la integración mediante
encaje a presión/pegado y para la sujeción de dibujos y bocetos.

Ø mm 10 13 16 20 25 32 40 50 63 80
C8 8380 Ferrita dura uds. • • • • • • • • • •
Al. mm 4,5 4,5 4,5 6,0 7,0 7,0 8,0 10,0 14,0 18,0
Fuerza de adherencia nominal kg 0,4 1 2 3 4 8 11 20 35 60

Imanes de amarre planos con casquillo roscado - Ferrita -

Superficie plana blindada con casquillo roscado de ferrita dura y galvanizada.
Térmicamente estable hasta un máx. de 100°C.
Campo de aplicación: Para la sujeción, el montaje o la integración.
Fijación mediante tornillos.

Ø mm 10 13 16 20 25 32 40 50 63 80
C8 8400 Ferrita dura uds. • • • • • • • • • •
Al. mm 4,5 4,5 4,5 6,0 7,0 7,0 8,0 10,0 14,0 18,0
Al. total mm 11,5 11,5 11,5 13,0 15,0 15,0 18,0 22,0 30,0 34,0
Fuerza de adherencia nominal kg 0,4 1 2 3 4 8 11 20 35 60
Roesa métrica M3 M3 M3 M3 M4 M4 M5 M6 M8 M10

426 Consulta los precios en nuestra web
