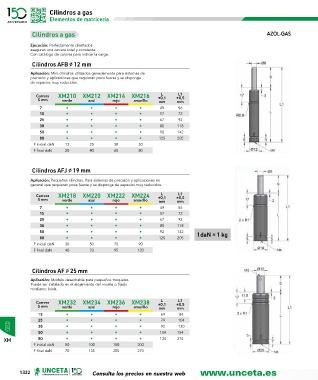

Page 1322 - U148_CAT_BAJA

Cilindros a gas
Elementos de matricería

Cilindros a gas AZOL-GAS

Ejecución: Perfectamente diseñados
aseguran una carrera total y constante.
Con catálogo de colores para indicar la carga.
Cilindros AFB ∅ 12 mm
Aplicación: Mini-cilindros utilizados generalmente para sistemas de
precisión y aplicaciones que requieran poca fuerza y se disponga
de espacios muy reducidos.
L
L1
Carrera XM210 XM212 XM214 XM216 ±0,1 ±0,5
S mm verde azul rojo amarillo mm mm
7 • • • • 49 56
15 • • • • 57 72
25 • • • • 67 92
38 • • • • 80 118
50 • • • • 92 142
80 • • • • 125 205
F inicial daN 13 25 38 50
F final daN 20 40 60 80

Cilindros AFJ ∅ 19 mm

Aplicación: Pequeños cilindros. Para sistemas de precisión y aplicaciones en
general que requieran poca fuerza y se disponga de espacios muy reducidos.

Carrera XM218 XM220 XM222 XM224 L L1
S mm verde azul rojo amarillo ±0,1 ±0,5
mm
mm
7 • • • • 49 56
15 • • • • 57 72
25 • • • • 67 92
38 • • • • 80 118
50 • • • • 92 142 1daN = 1 kg
80 • • • • 125 205
F inicial daN 30 50 70 90
F final daN 40 70 95 120

Cilindros AF ∅ 25 mm
Aplicación: Modelo desechable para pequeños troqueles.
Puede ser instalado en el alojamiento del muelle o fijado
mediante brida.

L
L1
Carrera XM232 XM234 XM236 XM238 ±0,1 ±0,5
S mm verde azul rojo amarillo mm mm
15 • • • • 69 84
25 • • • • 79 104
38 • • • • 92 130
50 • • • • 104 154
XM 80 • • • • 134 214
F inicial daN 50 100 150 200
F final daN 70 135 205 270
