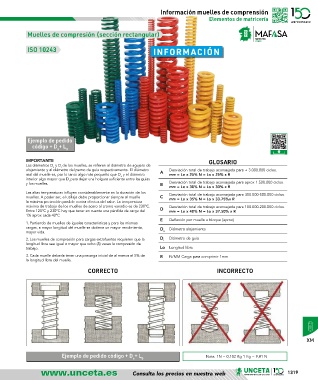

Page 1319 - U148_CAT_BAJA

Información muelles de comprensión
Elementos de matricería

Muelles de compresión (sección rectangular)

ISO 10243 INFORMACIÓN

Ejemplo de pedido
código + D + L
a 0
IMPORTANTE GLOSARIO
Los diámetros D y D de los muelles, se refieren al diámetro de agujero de
i
a
alojamiento y al diámetro del perno de guía respectivamente. El diámetro Desviación total de trabajo aconsejada para + 3.000.000 ciclos.
real del muelle es, por lo tanto algo más pequeño que D y el diámetro A mm = Lo x 25% N = Lo x 25% x R
a
interior algo mayor que D para dejar una holgura suficiente entre las guías
i
y los muelles. B Desviación total de trabajo aconsejada para aprox 1.500.000 ciclos.
mm = Lo x 30% N = Lo x 30% x R
Las altas temperaturas influyen considerablemente en la duración de los Desviación total de trabajo aconsejada para 300.000-500.000 ciclos.
muelles. A poder ser, el utillaje debe proporcionar siempre al muelle C mm = Lo x 35% N = Lo x 33.75%x R
la máxima protección posible contra efectos del calor. La temperatura
máxima de trabajo de los muelles de acero al cromo vanadio es de 230°C. Desviación total de trabajo aconsejada para 100.000-200.000 ciclos.
Entre 120°C y 230°C hay que tener en cuenta una pérdida de carga del D mm = Lo x 40% N = Lo x 37.50% x R
1% aprox cada 40°C
E Deflexión por muelle a bloque (aprox)
1. Partiendo de muelles de iguales características y para las mismas
cargas, a mayor longitud del muelle se obtiene un mayor rendimiento, D Diámetro alojamiento
mayor vida. a
2. Los muelles de compresión para cargas extrafuertes requieren que la D i Diámetro de guía
longitud libre sea igual o mayor que ocho (8) veces la compresión de
trabajo. Lo Longitud libre
3. Cada muelle debería tener una precarga inicial de al menos el 5% de R N/MM Carga para comprimir 1mm
la longitud libre del muelle.
CORRECTO INCORRECTO

XM

Ejemplo de pedido código + D + L Nota: 1N = 0,102 Kg 1 Kg = 9,81 N
a 0
