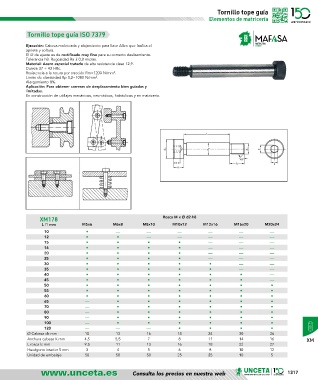

Page 1317 - U148_CAT_BAJA

Tornillo tope guía
Elementos de matricería

Tornillo tope guía ISO 7379

Ejecución: Cabeza moleteada y alojamiento para llave Allen que facilita el
apriete y soltura.
El ∅ de ajuste es de rectificado muy fino para su correcto deslizamiento.
Tolerancia h8. Rugosidad Ra £ 0,8 micras.
Material: Acero especial tratado de alta resistencia clase 12,9.
Dureza 37 ÷ 43 HRc.
Resistencia a la rotura por tracción Rm=1200 N/mm . 2
Límite de elasticidad Rp 0,2=1080 N/mm . 2
Alargamiento 8%.
Aplicación: Para obtener carreras de desplazamiento bien guiadas y
limitadas.
En construcción de utillajes mecánicos, neumáticos, hidráulicos y en matricería.

XM178 Rosca M x Ø d2-h8
L l1 mm M5x6 M6x8 M8x10 M10x12 M12x16 M16x20 M20x24
10 • — — — — — —
12 • • — — — — —
15 • • • • — — —
16 • • • • — — —
20 • • • • — — —
25 • • • • — — —
30 • • • • • — —
35 • • • • • — —
40 • • • • • • —
45 • • • • • • —
50 • • • • • • •
55 • • • • • • •
60 • • • • • • •
65 — • • • • • •
70 — • • • • • •
80 — • • • • • •
90 — • • • • • •
100 — • • • • • •
120 — — — • • • •
Ø Cabeza dk mm 10 13 16 18 24 30 36
Anchura cabeza K mm 4,5 5,5 7 8 11 14 16 XM
L rosca lc mm 9,5 11 13 16 18 22 27
Hexágono interior S mm 3 4 5 6 8 10 12
Unidad de embalaje 50 50 50 25 25 10 5
