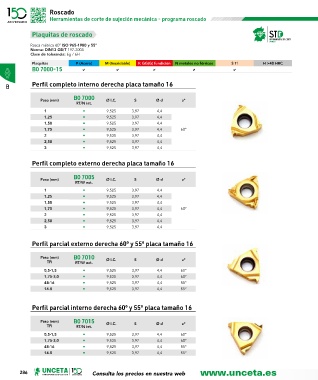

Page 286 - U148_CAT_BAJA

Roscado
Herramientas de corte de sujeción mecánica - programa roscado

Plaquitas de roscado

Rosca métrica 60° ISO 965-1980 y 55º
Norma: DIN13 GB/T 197-2003
Clase de tolerancia: 6g / 6H
Plaquitas P (Acero) M (Inoxidable) K GG(G) fundición N metales no férricos S Ti H >48 HRC
B0 7000-15 a a a a a

B Perfil completo interno derecha placa tamaño 16

B0 7000
Paso (mm) Ø I.C. S Ø d a°
RT/N int.
1 • 9,525 3,97 4,4
1,25 • 9,525 3,97 4,4
1,50 • 9,525 3,97 4,4
1,75 • 9,525 3,97 4,4 60°
2 • 9,525 3,97 4,4
2,50 • 9,525 3,97 4,4
3 • 9,525 3,97 4,4

Perfil completo externo derecha placa tamaño 16

B0 7005
Paso (mm) Ø I.C. S Ø d a°
RT/W ext.
1 • 9,525 3,97 4,4
1,25 • 9,525 3,97 4,4
1,50 • 9,525 3,97 4,4
1,75 • 9,525 3,97 4,4 60°
2 • 9,525 3,97 4,4
2,50 • 9,525 3,97 4,4
3 • 9,525 3,97 4,4

Perfil parcial externo derecha 60º y 55º placa tamaño 16

Paso (mm) B0 7010 Ø I.C. S Ø d a°
TPi RT/W ext.
0,5-1,5 • 9,525 3,97 4,4 60°
1,75-3,0 • 9,525 3,97 4,4 60°
48-16 • 9,525 3,97 4,4 55°
14-8 • 9,525 3,97 4,4 55°

Perfil parcial interno derecha 60º y 55º placa tamaño 16

Paso (mm) B0 7015 Ø I.C. S Ø d a°
TPi RT/N int.
0,5-1,5 • 9,525 3,97 4,4 60°
1,75-3,0 • 9,525 3,97 4,4 60°
48-16 • 9,525 3,97 4,4 55°
14-8 • 9,525 3,97 4,4 55°

286 Consulta los precios en nuestra web
