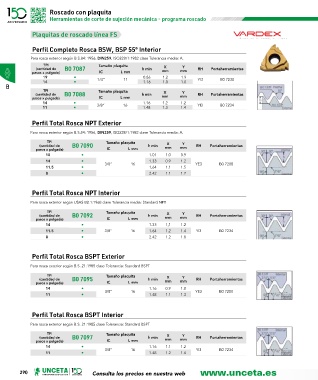

Page 290 - U148_CAT_BAJA

Roscado con plaquita
Herramientas de corte de sujeción mecánica - programa roscado

Plaquitas de roscado línea FS

Perfil Completo Rosca BSW, BSP 55º Interior

Para rosca exterior según B.S.84: 1956, DIN259, ISO228/1:1982 clase Tolerancia media: A.
TPI Tamaño plaquita
(cantidad de B0 7087 h min X Y RH Portaherramientas
pasos x pulgada) IC L mm mm mm
19 • 1/4” 11 0.86 1.2 1.9 YI3 B0 7230
14 • 1.16 1.0 1.0
B
TPI Tamaño plaquita X Y
(cantidad de B0 7088 h min mm mm RH Portaherramientas
pasos x pulgada) IC L mm
14 • 3/8” 16 1.16 1.2 1.2 YI3 B0 7234
11 • 1.48 1.3 1.4

Perfil Total Rosca NPT Exterior

Para rosca exterior según B.S.84: 1956, DIN259, ISO228/1:1982 clase Tolerancia media: A.
TPI Tamaño plaquita X Y
(cantidad de B0 7090 h min mm mm RH Portaherramientas
pasos x pulgada) IC L mm
18 • 1.01 1.0 0.9
14 • 1.33 0.9 1.2
11.5 • 3/8” 16 1.64 1.1 1.5 YE3 B0 7200
8 • 2.42 1.1 1.7

Perfil Total Rosca NPT Interior
Para rosca exterior según USAS B2.1:1968 clase Tolerancia media: Standard NPT
TPI Tamaño plaquita X Y
(cantidad de B0 7092 h min mm mm RH Portaherramientas
pasos x pulgada) IC L mm
14 • 1.33 1,1 1.2
11.5 • 3/8” 16 1.64 1.2 1.4 YI3 B0 7234
8 • 2.42 1.2 1.8

Perfil Total Rosca BSPT Exterior

Para rosca exterior según B.S. 21:1985 clase Tolerancia: Standard BSPT
TPI Tamaño plaquita
(cantidad de B0 7095 h min X Y RH Portaherramientas
pasos x pulgada) IC L mm mm mm
14 • 3/8” 16 1.16 0.9 1.0 YE3 B0 7200
11 • 1.48 1.1 1.3

Perfil Total Rosca BSPT Interior
Para rosca exterior según B.S. 21:1985 clase Tolerancia: Standard BSPT

TPI Tamaño plaquita
(cantidad de B0 7097 h min X Y RH Portaherramientas
pasos x pulgada) IC L mm mm mm
14 • 3/8” 16 1.16 1.1 1.2 YI3 B0 7234
11 • 1.48 1.2 1.4
