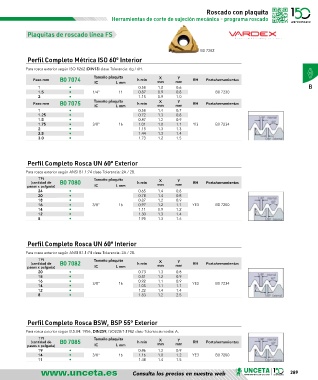

Page 289 - U148_CAT_BAJA

Roscado con plaquita
Herramientas de corte de sujeción mecánica - programa roscado

Plaquitas de roscado línea FS

B0 7282
Perfil Completo Métrica ISO 60º Interior
Para rosca exterior según ISO R262 (DIN13) clase Tolerancia: 6g / 6H.

Paso mm B0 7074 Tamaño plaquita h min X Y RH Portaherramientas
IC L mm mm mm
1 • 0.58 1.0 0.6 B
1.5 • 1/4” 11 0.87 0.9 0.8 B0 7230
2 • 1.15 0.9 1.0
Y
X
Paso mm B0 7075 Tamaño plaquita h min mm mm RH Portaherramientas
L mm
IC
1 • 0.58 1.4 0.7
1.25 • 0.72 1.3 0.8
1.5 • 0.87 1.2 0.9
1.75 • 3/8” 16 1.01 1.0 1.1 YI3 B0 7234
2 • 1.15 1.3 1.3
2.5 • 1.44 1.3 1.4
3.0 • 1.73 1.2 1.5

Perfil Completo Rosca UN 60º Exterior
Para rosca exterior según ANSI B1.1:74 clase Tolerancia: 2A / 2B.
TPI Tamaño plaquita X Y
(cantidad de B0 7080 h min mm mm RH Portaherramientas
pasos x pulgada) IC L mm
24 • 0.65 1.4 0.8
20 • 0.78 1.4 0.8
18 • 0.87 1.2 0.9
16 • 3/8” 16 0.97 1.2 1.1 YE3 B0 7200
14 • 1.11 0.9 1.2
12 • 1.30 1.3 1.4
8 • 1.95 1.3 1.6

Perfil Completo Rosca UN 60º Interior

Para rosca exterior según ANSI B1.1:74 clase Tolerancia: 2A / 2B.
TPI Tamaño plaquita
(cantidad de B0 7082 h min X Y RH Portaherramientas
pasos x pulgada) IC L mm mm mm
20 • 0.73 1.3 0.8
18 • 0.81 1.2 0.9
16 • 3/8” 16 0.92 1.1 0.9 YE3 B0 7234
14 • 1.05 1.1 1.1
12 • 1.22 1.4 1.4
8 • 1.83 1.2 2.5

Perfil Completo Rosca BSW, BSP 55º Exterior
Para rosca exterior según B.S.84: 1956, DIN259, ISO228/1:1982 clase Tolerancia media: A.
TPI Tamaño plaquita
(cantidad de B0 7085 h min X Y RH Portaherramientas
pasos x pulgada) IC L mm mm mm
19 • 0.86 1.2 0.9
14 • 3/8” 16 1.16 1.0 1.2 YE3 B0 7200
11 • 1.48 1.4 1.5
