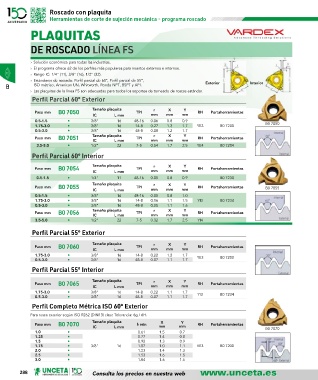

Page 288 - U148_CAT_BAJA

Roscado con plaquita
Herramientas de corte de sujeción mecánica - programa roscado
PLAQUITAS

DE ROSCADO LÍNEA FS

› Solución económica para todas las industrias.
› El programa ofrece 62 de los perfiles más populares para insertos externos e internos.
› Rango IC: 1/4” (11), 3/8” (16), 1/2” (22).
› Estándares de roscado: Perfil parcial de 60º, Perfil parcial de 55º, Exterior Interior
B ISO métrico, American UN, Whitworth, Ronda NPT, BSPT y API.
› Las plaquitas de la línea FS son adecuadas para todos los soportes de torneado de roscas estándar.
Perfil Parcial 60º Exterior

Paso mm B0 7050 Tamaño plaquita TPI r X Y RH Portaherramientas
IC L mm mm mm mm
0.5-1.5 • 3/8” 16 48-16 0.06 0.8 0.9
1.75-3.0 • 3/8” 16 14-8 0.27 1.3 1.7 YE3 B0 7200 B0 7050
0.5-3.0 • 3/8” 16 48-8 0.08 1.2 1.7
Y
X
r
Paso mm B0 7051 Tamaño plaquita TPI mm mm mm RH Portaherramientas
IC
L mm
3.5-5.0 • 1/2” 22 7-5 0.54 1.7 2.5 YE4 B0 7204
Perfil Parcial 60º Interior
Paso mm B0 7054 Tamaño plaquita TPI r X Y RH Portaherramientas
IC L mm mm mm mm
0.5-1.5 • 1/4” 11 48-16 0.05 0.8 0.9 B0 7230
Paso mm B0 7055 Tamaño plaquita TPI r X Y RH Portaherramientas B0 7055
IC L mm mm mm mm
0.5-1.5 • 3/8” 16 48-16 0.05 0.8 1.0
1.75-3.0 • 3/8” 16 14-8 0.16 1.1 1.5 YI3 B0 7234
0.5-3.0 • 3/8” 16 48-8 0.05 1.1 1.6
X
Y
r
Paso mm B0 7056 Tamaño plaquita TPI mm mm mm RH Portaherramientas
L mm
IC
3.5-5.0 • 1/2” 22 7-5 0.32 1.7 2.5 YI4
Perfil Parcial 55º Exterior
Paso mm B0 7060 Tamaño plaquita TPI r X Y RH Portaherramientas
IC L mm mm mm mm
1.75-3.0 • 3/8” 16 14-8 0.22 1.2 1.7 YE3 B0 7200
0.5-3.0 • 3/8” 16 48-8 0.07 1.1 1.7
Perfil Parcial 55º Interior

Paso mm B0 7065 Tamaño plaquita TPI r X Y RH Portaherramientas
IC L mm mm mm mm
1.75-3.0 • 3/8” 16 14-8 0.22 1.1 1.7
0.5-3.0 • 3/8” 16 48-8 0.07 1.1 1.7 YI3 B0 7234
Perfil Completo Métrica ISO 60º Exterior
Para rosca exterior según ISO R262 (DIN13) clase Tolerancia: 6g / 6H.
Paso mm B0 7070 Tamaño plaquita h min X Y RH Portaherramientas
IC L mm mm mm B0 7070
1.0 • 0.61 1.5 0.7
1.25 • 0.77 1.4 0.8
1.5 • 0.92 1.3 0.9
1.75 • 3/8” 16 1.07 1.0 1.1 YE3 B0 7200
2.0 • 1.23 1.4 1.3
2.5 • 1.53 1.6 1.5
3.0 • 1.84 1.6 1.6
