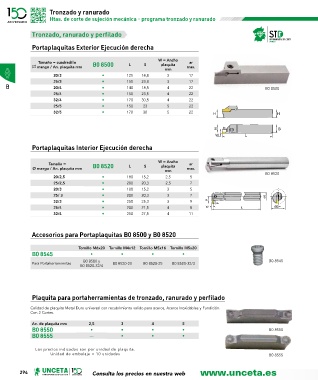

Page 294 - U148_CAT_BAJA

Tronzado y ranurado
Htas. de corte de sujeción mecánica - programa tronzado y ranurado

Tronzado, ranurado y perfilado

Portaplaquitas Exterior Ejecución derecha

W = Ancho
Tamaño = cuadradillo B0 8500 ar
mango / An. plaquita mm L S plaquita max.
mm
20/3 • 125 18,8 3 17
25/3 • 150 23,8 3 17
B 20/4 • 140 18,5 4 22 B0 8500
25/4 • 150 23,5 4 22
32/4 • 170 30,5 4 22
25/5 • 150 23 5 22
32/5 • 170 30 5 22

Portaplaquitas Interior Ejecución derecha

W = Ancho
Tamaño = B0 8520 ar
Ø mango / An. plaquita mm L S plaquita max.
mm B0 8520
20/2,5 • 180 15,2 2,5 5
25/2,5 • 200 20,3 2,5 7
20/3 • 180 15,2 3 5
25/ 3 • 200 20,3 3 7
32/3 • 250 25,3 3 9
25/4 • 200 21,5 4 8 min
32/4 • 250 27,5 4 11

Accesorios para Portaplaquitas B0 8500 y B0 8520

Tornillo M6x20 Tornillo M4x12 Tornillo M5x16 Tornillo M5x20
B0 8545 • • • •
B0 8500 y B0 8545
Para Portaherramientas B0 8520-20 B0 8520-25 B0 8520-32/3
B0 8520-32/4

Plaquita para portaherramientas de tronzado, ranurado y perfilado

Calidad de plaquita Metal Duro universal con recubrimiento valido para aceros, Aceros Inoxidables y Fundición.
Con 2 Cortes.
An. de plaquita mm 2,5 3 4 5
B0 8550 • • • • B0 8550
B0 8555 — • • •

Los precios indicados son por unidad de plaquita.
Unidad de embalaje = 10 unidades B0 8555

294 Consulta los precios en nuestra web
