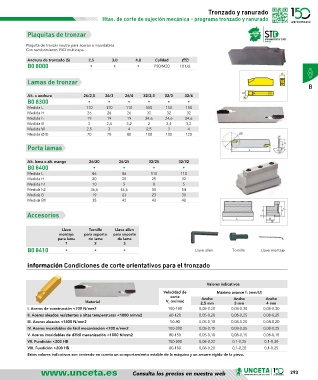

Page 293 - U148_CAT_BAJA

Tronzado y ranurado
Htas. de corte de sujeción mecánica - programa tronzado y ranurado

Plaquitas de tronzar

Plaquita de tronzar neutra para aceros e inoxidables.
Con recubrimiento PVD multicapa.
Anchura de tronzado (S) 2,5 3,0 4,0 Calidad
B0 8000 • • • P30/M20 10 Ud.

Lamas de tronzar
B

Alt. x anchura 26/2,5 26/3 26/4 32/2,5 32/3 32/4
B0 8300 • • • • • •
Medida L 110 110 110 150 150 150
Medida H 26 26 26 32 32 32
Medida h 19 19 19 24,6 24,6 24,6
Medida B 2 2,4 3,2 2 2,4 3,2
Medida W 2,5 3 4 2,5 3 4
Medida Ø D 70 70 80 100 100 120

Porta lamas

Alt. lama x alt. mango 26/20 26/25 32/25 32/32
B0 8400 • • • •
Medida L 86 86 110 110
Medida H 20 25 25 32
Medida h1 10 5 8 5
Medida h2 46,6 46,6 50 54
Medida B 19 23 23 30
Medida B1 38 42 42 48

Accesorios

Llave Tornillo Llave allen
montaje para soporte para soporte
para lama de lama de lama
1 2 3
B0 8410 • • • Llave allen Tornillo Llave montaje

información Condiciones de corte orientativos para el tronzado

Valores indicativos
Velocidad de Máximo avance f: (mm/U)
corte Ancho Ancho Ancho
Material V (m/mín) 2,5 mm 3 mm 4 mm
c
I. Aceros de construcción <700 N/mm2 100-180 0,05-0,20 0,08-0,30 0,08-0,30
II. Aceros aleados resistentes a altas temperaturas <1000 n/mm2 60-120 0,05-0,20 0,08-0,25 0,08-0,25
III. Aceros aleados <1400 N/mm2 50-80 0,05-0,10 0,08-0,20 0,08-0,20
IV. Aceros inoxidables de fácil mecanización <700 n/mm2 100-200 0,05-0,15 0,08-0,25 0,08-0,25
V. Aceros inoxidables de difícil mecanización <1000 N/mm2 80-150 0,05-0,10 0,08-0,15 0,08-0,15
VII. Fundición <200 HB 100-200 0,08-0,22 0,1-0,25 0,1-0,30
VIII. Fundición >200 HB 80-180 0,08-0,20 0,1-0,20 0,1-0,25
Estos valores indicativos son teniendo en cuenta un comportamiento estable de la máquina y un amarre rígido de la pieza.
