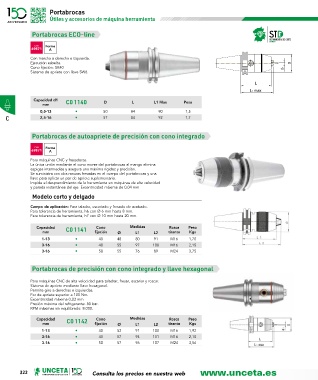

Portabrocas
Útiles y accesorios de máquina herramienta

Portabrocas ECO-line

DIN Forma
69871 A
Con marcha a derecha e izquierda.
Ejecución esbelta. D
Cono fijación: SK40 d1
Sistema de apriete con llave SW6.

L
L1 max

Capacidad d1 C0 1140 D L L1 Max Peso
mm
0,5-13 • 50 84 90 1,5
C 2,5-16 • 57 84 92 1,7

Portabrocas de autoapriete de precisión con cono integrado

DIN Forma
69871 A
Para máquinas CNC y fresadoras.
La única unión mediante el cono morse del portabrocas al mango elimina
espigas intermedias y asegura una máxima rigidez y precisión.
Se suministra con dos ranuras fresadas en el cuerpo del portabrocas y una
llave para aplicar un par de apriete suplementario.
Impide el desprendimiento de la herramienta en máquinas de alta velocidad
y parada instantánea del eje. Excentricidad máxima de 0,04 mm
Modelo corto y delgado

Campo de aplicación: Para taladro, escariado y fresado de acabado.
Para tolerancia de herramienta, h6 con Ø 6 mm hasta 8 mm.
Para tolerancia de herramienta, h7 con Ø 10 mm hasta 20 mm.

Capacidad C0 1141 Cono Medidas Rosca Peso
mm fijación Ø L1 L2 tirante Kgs
1-13 • 40 48 80 91 M16 1,70
3-16 • 40 55 97 108 M16 2,15
3-16 • 50 55 76 89 M24 3,75

Portabrocas de precisión con cono integrado y llave hexagonal

Para máquinas CNC de alta velocidad para taladrar, fresar, escariar y roscar.
Sistema de apriete mediante llave hexagonal.
Permite giro a derechas e izquierdas.
Par de apriete superior a 100 Nm.
Excentricidad máxima 0,03 mm
Presión máxima del refrigerante: 50 bar.
RPM máximas sin equilibrado: 8.000.
Capacidad C0 1142 Cono Medidas Rosca Peso
mm fijación Ø L1 L2 tirante Kgs
1-13 • 40 53 91 100 M16 1,92
3-16 • 40 57 94 101 M16 2,10
3-16 • 50 57 96 107 M24 3,56
