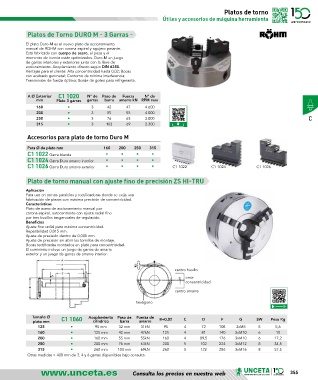

Platos de torno
Útiles y accesorios de máquina herramienta

Platos de Torno DURO M - 3 Garras -

El plato Duro-M es el nuevo plato de accionamiento
manual de ROHM con corona espiral y agujero pasante.
Está fabricado con cuerpo de acero, el peso y el
momento de inercia están optimizados. Duro-M un juego
de garras interiores y exteriores junto con la llave de
accionamiento. Acoplamiento directo según DIN 6350.
Ventajas para el cliente: Alta concentricidad hasta 0,02; Bocas
con acabado gunmetal; Contorno de mínima interferencia;
Transmisión de fuerza óptima; Borde de goteo para refrigerante.

A Ø Exterrior C1 1020 Nº de Paso de Fuerza Nº de
mm Plato 3 garras garras barra amarre kN RPM max
160 • 3 42 47 4.600
200 • 3 55 55 4.000
250 • 3 76 63 3.000 C
315 • 3 103 69 2.300

Accesorios para plato de torno Duro M

Para Ø de plato mm 160 200 250 315
C1 1022 Garra blanda • • • •
C1 1024 Garra Dura amarre interior • • • •
C1 1026 Garra Dura amarre exterior • • • • C1 1022 C1 1024 C1 1026

Plato de torno manual con ajuste fino de precisión ZS HI-TRU

Aplicación
Para uso en tornos paralelos y rectificadoras donde se exija una
fabricación de piezas con máxima precisión de concentrícidad.
Características
Plato de acero de accionamiento manual por
corona espiral, autocentrante con ajuste radial fino
por tres husillos tangenciales de regulación.
Beneficios
Ajuste fino radial para máxima concentricidad.
Repetibilidad 0,015 mm.
Ajuste de precisión dentro de 0,005 mm.
Ajuste de precisión sin abrir los tornillos de montaje.
Bocas rectificadas montados en plato para concentrícidad.
El suministro incluye un juego de garras de amarre
exterior y un juego de garras de amarre interior.

centro husillo
error
concentricidad
centro amarre
hexágono

Tamaño Ø C1 1060 Acoplamiento Paso de Fuerza de
plato mm cilíndrico barra amarre B+0,02 C D F G SW Peso Kg
125 • 95 mm 32 mm 31kN 95 4 72 108 3xM8 5 5,6
160 • 125 mm 42 mm 47kN 125 4 81 140 3xM10 6 10
200 • 160 mm 55 mm 55kN 160 4 89,5 176 3xM10 6 17,2
250 • 200 mm 76 mm 63kN 200 5 102 224 3xM12 8 34,5
315 • 260 mm 103 mm 69kN 260 5 122 286 3xM16 8 57,5
Otras medidas > 400 mm de 3, 4 y 6 garras disponibles bajo consulta.
