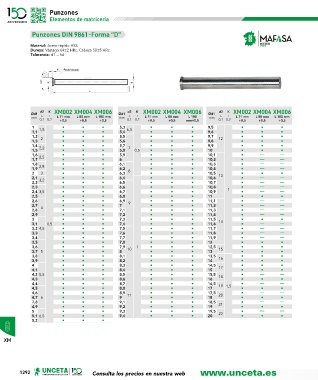

Page 1292 - U148_CAT_BAJA

Punzones
Elementos de matricería

Punzones DIN 9861-Forma “D”

Material: Acero rápido HSS
Dureza: Vástago 64±2 HRc. Cabeza 50±5 HRc
Tolerancia: d1 = h6

d2 K XM002 XM004 XM006 d2 K XM002 XM004 XM006 d2 K XM002 XM004 XM006
Ød1 ± + Ød1 ± + Ød1 ± +
L 100
mm 0,1 0,2 L 71 mm L 80 mm L 100 mm mm 0,1 0,2 L 71 mm L 80 mm mm+0,5 mm 0,1 0,2 L 71 mm L 80 mm L 100 mm
+0,5
+0,5
+0,5
+0,5
+0,5
+0,5
+0,5
+0,5
1 1,8 • • • 5,3 6,5 • • • 9,5 • • •
1,1 • • • 5,4 • • • 9,6 • • •
1,2 2 • • • 5,5 • • • 9,7 12 • • •
1,3 • • • 5,6 • • • 9,8 • • •
1,4 2,2 • • • 5,7 7 • • • 9,9 • • •
1,5 • • • 5,8 0,5 • • • 10 • • •
1,6 2,5 • • • 5,9 • • • 10,1 • — —
1,7 • • • 6 • • • 10,2 • — —
1,8 2,8 • • • 6,1 • • • 10,3 • — —
1,9 • • • 6,2 8 • • • 10,4 • — —
2 3 • • • 6,3 • • • 10,5 13 • • •
2,1 3,2 • • • 6,4 • • • 10,6 • — —
2,2 • • • 6,5 • • • 10,7 • — —
2,3 • • • 6,6 • • • 10,8 1 • — —
2,4 3,5 • • • 6,7 • • • 10,9 • — —
2,5 • • • 6,8 • • • 11 • • •
2,6 • • • 6,9 9 • • • 11,1 • — —
2,7 4 • • • 7 • • • 11,2 • — —
2,8 • • • 7,1 • • • 11,3 • — —
2,9 • • • 7,2 • • • 11,4 • — —
3 • • • 7,3 • • • 11,5 14 • • •
3,1 0,5 • • • 7,4 • • • 11,6 • — —
3,2 4,5 • • • 7,5 • • • 11,7 • — —
3,3 • • • 7,6 • • • 11,8 • — —
3,4 • • • 7,7 • • • 11,9 • — —
3,5 • • • 7,8 • • • 12 • • •
3,6 • • • 7,9 10 1 • • • 12,5 15 • • •
3,7 5 • • • 8 • • • 13 • • •
3,8 • • • 8,1 • • • 13,5 16 • • •
3,9 • • • 8,2 • • • 14 • • •
4 • • • 8,3 • • • 14,5 17 • • •
4,1 • • • 8,4 • • • 15 • • •
4,2 5,5 • • • 8,5 • • • 15,5 18 • — —
4,3 • • • 8,6 • • • 16 • • •
4,4 • • • 8,7 • • • 16,5 19 1,5 • — —
4,5 • • • 8,8 • • • 17 • • •
4,6 • • • 8,9 11 • • • 17,5 20 • — —
4,7 6 • • • 9 • • • 18 • • •
7,8 • • • 9,1 • • • 18,5 21 • — —
4,9 • • • 9,2 • • • 19 • • •
5 • • • 9,3 • • • 19,5 22 • — —
5,1 6,5 • • • 9,4 • • • 20 • • •
5,2 • • •
XM
