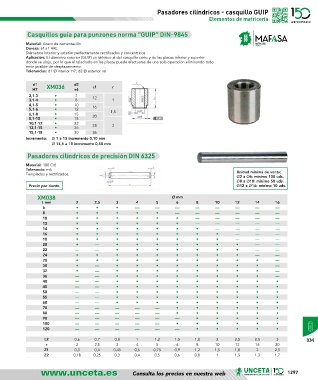

Pasadores cilíndricos - casquillo GUIP
Elementos de matricería

Casquillos guía para punzones norma “GUIP” DIN-9845

Material: Acero de cementación.
Dureza: 61±1 HRc.
Diámetros interior y exterior perfectamente rectificados y concéntricos.
Aplicación: El diámetro exterior (GUIP) es idéntico al del casquillo corte y de las placas inferior y superior
donde se aloja, por lo que el taladrado en las placas puede efectuarse de una sola operación eliminando todo
error posible de desplazamiento.
Tolerancias: d1 Ø interior H7; d2 Ø exterior n6

d1 XM036 d2 L1 r
H7 n6
2,1-3 • 7 12
3,1-4 • 8 1
4,1-5 • 10 16
5,1-6 • 12
6,1-8 • 15 20 1,5
8,1-10 • 18
10,1-12 • 22 28 2
12,1-15 • 26
15,1-18 • 30 36
Incremento: Ø 1 a 15 incremento 0,10 mm
Ø 15,5 a 18 incremento 0,50 mm
Pasadores cilíndricos de precisión DIN 6325

Material: 100 Cr6
Tolerancia: m6 Unidad mínima de venta:
Templados y rectificados.
Ø2 a Ø6: mínimo 100 uds.
Ø8 a Ø10: mínimo 50 uds.
Precio por ciento Ø12 a Ø16: mínimo 10 uds.
XM038 Ø mm
L mm 2 2,5 3 4 5 6 8 10 12 14 16
6 • • • — — — — — — — —
8 • • • • • — — — — — —
10 • • • • • • — — — — —
12 • • • • • • — — — — —
14 • • • • • • • — — — —
16 • • • • • • • • — — —
18 • • • • • • • • — — —
20 • — • • • • • • • — —
22 — — • • • • • • • — —
24 • • • • • • • • • — —
28 • • • • • • • • • • —
30 • — • • • • • • • • —
32 • — • • • • • • • • —
36 — — • • • • • • • • —
40 — — • • • • • • • • •
45 — — • • • • • • • • •
50 — — • • • • • • • • •
55 — — • • • • • • • • •
60 — — • • • • • • • • •
70 — — — — — • • • • • •
80 — — — — — • • • • • •
90 — — — — — — • • • • •
100 — — — — — • • • • • •
120 — — — — — — • • • • •
L2 0,6 0,7 0,8 1 1,2 1,5 1,8 2 2,5 2,5 3 XM
r 2 2,5 3 4 5 6 8 10 12 16 20
Z1 0,3 0,4 0,45 0,6 0,75 0,9 1,2 1,5 1,8 2 2,5
Z2 0,18 0,25 0,3 0,4 0,5 0,6 0,8 1 1,3 1,3 1,7

Consulta los precios en nuestra web 1297
