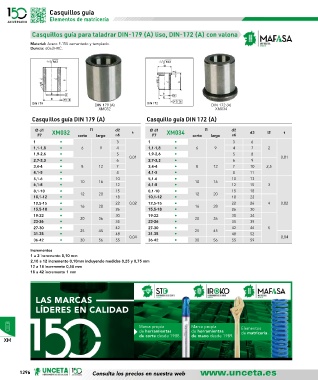

Page 1296 - U148_CAT_BAJA

Casquillos guía
Elementos de matricería

Casquillos guía para taladrar DIN-179 (A) liso, DIN-172 (A) con valona

Material: Acero F-155 cementado y templado.
Dureza: 60±2HRC.

DIN 179 DIN 172
DIN 179 (A) DIN 172 (A)
XM032 XM034
Casquillos guía DIN 179 (A) Casquillo guía DIN 172 (A)

Ø d1 XM032 l1 d2 t Ø d1 XM034 l1 d2 d3 l2 t
F7 corto largo n6 F7 corto largo n6
1 • 3 1 • 3 6
1,1-1,8 • 6 9 4 1,1-1,8 • 6 9 4 7 2
1,9-2,6 • 5 1,9-2,6 • 5 8
0,01 0,01
2,7-3,3 • 6 2,7-3,3 • 6 9
3,4-4 • 8 12 7 3,4-4 • 8 12 7 10 2,5
4,1-5 • 8 4,1-5 • 8 11
5,1-6 • 10 16 10 5,1-6 • 10 16 10 13
6,1-8 • 12 6,1-8 • 12 15 3
8,1-10 • 12 20 15 8,1-10 • 12 20 15 18
10,1-12 • 18 10,1-12 • 18 22
12,5-15 • 22 0,02 12,5-15 • 22 26 4 0,02
15,5-18 • 16 28 26 15,5-18 • 16 28 26 30
19-22 • 20 36 30 19-22 • 20 36 30 34
23-26 • 35 23-26 • 35 39
27-30 • 25 45 42 27-30 • 25 45 42 46 5
31-35 • 48 31-35 • 48 52
36-42 • 30 56 55 0,04 36-42 • 30 56 55 59 0,04
Incrementos
1 a 2 incremento 0,10 mm
2,10 a 12 incremento 0,10mm incluyendo medidas 0,25 y 0,75 mm
12 a 18 incremento 0,50 mm
18 a 42 incremento 1 mm
