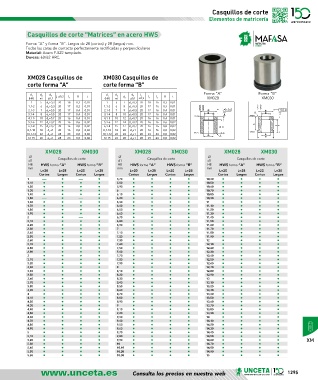

Casquillos de corte
Elementos de matricería
Casquillos de corte “Matrices” en acero HWS
Forma “A” y forma “B”. Largos de 20 (cortos) y 28 (largos) mm.
Todas las caras de contacto perfectamente rectificadas y perpendiculares
Material: Acero F-522 templado.
Dureza: 60/62 HRC.
XM028 Casquillos de XM030 Casquillos de
corte forma “A” corte forma “B”
l 1 Forma “A” Forma “B”
d 1 d 2 d 4 l 1 ±0,3 R t d 1 d 2 d 4 R t
(H8) n6 ±0,1 l 2 (H8) n6 d 3 ±0,1 ±0,3 l 2 l 3 XM028 XM030
1 5 d 1 +0,3 20 18 0,3 0,01 1 5 7 d 1 +0,3 20 18 16 0,3 0,01
1,1-2 6 d 1 +0,3 20 17 0,3 0,01 1,1-2 6 8 d 1 +0,3 20 17 16 0,3 0,01
2,1-3 7 d 1 +0,5 20 17 0,4 0,01 2,1-3 7 9 d 1 +0,5 20 17 16 0,4 0,01
3,1-4 8 d 1 +0,5 20 17 0,4 0,01 3,1-4 8 10 d 1 +0,5 20 17 16 0,4 0,01
4,1-5 10 d 1 +0,7 20 16 0,4 0,01 4,1-5 10 12 d 1 +0,7 20 16 16 0,4 0,01
5,1-6 12 d 1 +0,7 20 16 0,6 0,02 5,1-6 12 14 d 1 +0,7 20 16 16 0,6 0,02
6,1-8 15 d 1 +0,7 20 16 0,8 0,02 6,1-8 15 17 d 1 +0,7 20 16 16 0,8 0,02
8,1-10 18 d 1 +1 20 16 0,8 0,02 8,1-10 18 20 d 1 +1 20 16 16 0,8 0,02
10,1-12 22 d 1 +1 28 23 0,8 0,02 10,1-12 22 24 d 1 +1 28 23 24 0,8 0,02
12-15 26 d 1 +1 28 23 0,8 0,02 12-15 26 28 d 1 +1 28 23 24 0,8 0,02
XM028 XM030 XM028 XM030 XM028 XM030
Ø Casquillos de corte Ø Casquillos de corte Ø Casquillos de corte
d1 d1 d1
H8 HWS forma “A” HWS forma “B” H8 HWS forma “A” HWS forma “B” H8 HWS forma “A” HWS forma “B”
mm mm mm
L=20 L=28 L=20 L=28 L=20 L=28 L=20 L=28 L=20 L=28 L=20 L=28
Cortos Largos Cortos Largos Cortos Largos Cortos Largos Cortos Largos Cortos Largos
1 — • — • 5,70 • • • • 10,40 • • • •
1,10 • • • • 5,80 • • • • 10,50 • • • •
1,20 • • • • 5,90 • • • • 10,60 • • • •
1,30 • • • • 6 • • • • 10,70 • • • •
1,40 • • • • 6,10 • • • • 10,80 • • • •
1,50 — • — • 6,20 • • • • 10,90 • • • •
1,60 • • • • 6,30 • • • • 11 • • • •
1,70 • • • • 6,40 • • • • 11,10 • • • •
1,80 • • • • 6,50 • • • • 11,20 • • • •
1,90 • • • • 6,60 • • • • 11,30 • • • •
2 • • — • 6,70 • • • • 11,40 • • • •
2,10 • • • • 6,80 • • • • 11,50 • • • •
2,20 • • • • 6,90 • • • • 11,60 • • • •
2,30 • • • • 7 • • • • 11,70 • • • •
2,40 • • • • 7,10 • • • • 11,80 • • • •
2,50 • • • • 7,20 • • • • 11,90 • • • •
2,60 • • • • 7,30 • • • • 12 • • • •
2,70 • • • • 7,40 • • • • 12,10 • • • •
2,80 • • • • 7,50 • • • • 12,20 • • • •
2,90 • • • • 7,60 • • • • 12,30 • • • •
3 • • • • 7,70 • • • • 12,40 • • • •
3,10 • • • • 7,80 • • • • 12,50 • • • •
3,20 • • • • 7,90 • • • • 12,60 • • • •
3,30 • • • • 8 • • • • 12,70 • • • •
3,40 • • • • 8,10 • • • • 12,80 • • • •
3,50 • • • • 8,20 • • • • 12,90 • • • •
3,60 • • • • 8,30 • • • • 13 • • • •
3,70 • • • • 8,40 • • • • 13,10 • • • •
3,80 • • • • 8,50 • • • • 13,20 • • • •
3,90 • • • • 8,60 • • • • 13,30 • • • •
4 • • • • 8,70 • • • • 13,40 • • • •
4,10 • • • • 8,80 • • • • 13,50 • • • •
4,20 • • • • 8,90 • • • • 13,60 • • • •
4,30 • • • • 9 • • • • 13,70 • • • •
4,40 • • • • 9,10 • • • • 13,80 • • • •
4,50 • • • • 9,20 • • • • 13,90 • • • •
4,60 • • • • 9,30 • • • • 14 • • • •
4,70 • • • • 9,40 • • • • 14,10 • • • •
4,80 • • • • 9,50 • • • • 14,20 • • • •
4,90 • • • • 9,60 • • • • 14,30 • • • •
5 • • • • 9,70 • • • • 14,40 • • • •
5,10 • • • • 9,80 • • • • 14,50 • • • •
5,20 • • • • 9,90 • • • • 14,60 • • • • XM
5,30 • • • • 10 • • • • 14,70 • • • •
5,40 • • • • 10,10 • • • • 14,80 • • • •
5,50 • • • • 10,20 • • • • 14,90 • • • •
5,60 • • • • 10,30 • • • • 15 • • • •
