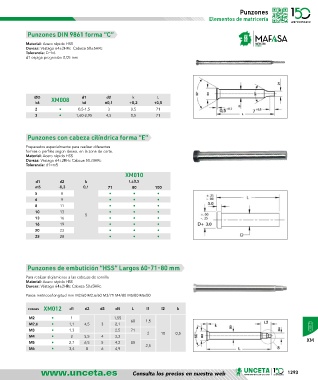

Page 1293 - U148_CAT_BAJA

Punzones
Elementos de matricería

Punzones DIN 9861 forma “C”

Material: Acero rápido HSS
Dureza: Vástago 64±2HRc Cabeza 50±5HRc
Tolerancia: D=h6
d1 espiga progresión 0,05 mm

ØD XM008 d1 d2 k L
h6 h6 ±0,1 +0,2 +0,5
2 • 0,5-1,5 3 0,5 71
3 • 1,60-2,95 4,5 0,5 71

Punzones con cabeza cilíndrica forma “E”
Preparados especialmente para realizar diferentes
formas o perfiles según deseo, en la zona de corte.
Material: Acero rápido HSS
Dureza: Vástago 64±2RHc Cabeza 50±5HRc
Tolerancia: d1=m5
XM010
d1 d2 k L±0,5
m5 -0,3 0,1 71 80 100
5 8 • • •
6 9 • • •
8 11 • • •
10 13 • • •
5
13 16 • • •
16 19 • • •
20 23 • • •
25 28 • • •

Punzones de embutición “HSS” Largos 60-71-80 mm

Para realizar alojamiento a las cabezas de tornillo
Material: Acero rápido HSS
Dureza: Vástago 64±2HRc Cabeza 50±5HRc
Pasos métricos/longitud mm M2/60 M2,6/60 M3/71 M4/80 M5/80 M6/80
roscas XM012 d1 d2 d3 d4 L l1 l2 k

M2 • 1 1,55
M2,6 • 1,1 4,5 3 2,1 60 1,5
M3 • 1,3 2,5 71 2
M4 • 2 5,5 4 3,3 10 0,5 XM
M5 • 2,7 6,5 5 4,2 80 2,5
M6 • 3,4 8 6 4,9

Consulta los precios en nuestra web 1293
