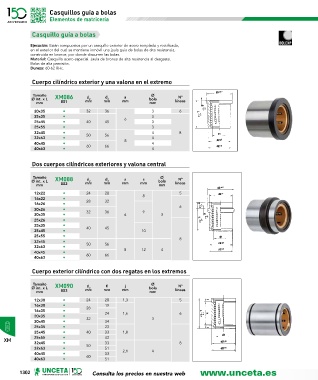

Page 1302 - U148_CAT_BAJA

Casquillos guía a bolas
Elementos de matricería

Casquillo guía a bolas

Ejecución: Están compuestos por un casquillo exterior de acero templado y rectificado,
en el exterior del cual se mantiene inmóvil una jaula guía de bolas de alta resistencia,
construida en bronce, por donde discurren las bolas.
Material: Casquillo acero especial. Jaula de bronce de alta resistencia al desgaste.
Bolas de alta precisión.
Dureza: 60-62 RHc.

Cuerpo cilíndrico exterior y una valona en el extremo

Tamaño XM086 d d a Ø Nº
Ø int. x L mm mm mm bola líneas
3
2
mm 801 mm
20x35 • 32 36 3 6
25x35 • 6 3
25x45 • 40 45 3
25x55 • 3
32x45 • 50 56 4 8
32x63 • 4
40x45 • 60 66 8 4
40x63 • 4

Dos cuerpos cilíndricos exteriores y valona central

Tamaño XM088 Ø
Ø int. x L d 2 d 3 a s bola Nº
mm 802 mm mm mm mm mm líneas
12x22 • 24 28 8 5
16x22 • 28 32
16x26 • 6
20x26 • 32 36 9
20x35 • 6 3
25x26 •
25x35 • 40 45
25x45 • 10
25x55 • 8
32x45 •
32x63 • 50 56
40x45 • 8 12 4
40x63 • 60 66

Cuerpo exterior cilíndrico con dos regatas en los extremos

Tamaño XM090 d K j Ø Nº
Ø int. x L mm mm mm bola líneas
2
mm 803 mm
12x30 • 24 20 1,3 5
16x30 • 28 19
16x35 • 24 1,6 6
20x35 • 32 3
20x45 • 34
25x35 • 23
25x45 • 40 33 1,8
XM 25x55 • 43
32x45 • 50 33 8
32x63 • 51 2,1 4
40x45 • 60 33
40x63 • 51
