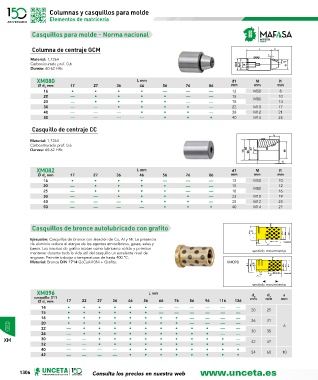

Page 1306 - U148_CAT_BAJA

Columnas y casquillos para molde
Elementos de matricería

Casquillos para molde - Norma nacional

Columna de centraje GCM
Material: 1,7264
Carbonitrurado prof. 0,6
Dureza: 60-62 HRc

XM080 L mm d1 M l1
Ø d mm 17 27 36 46 56 76 86 mm mm mm
2
16 • • • • — — — 12 M50 8
20 — • • • • — — 15 M80 10
25 — • • • • — — 18 14
30 — — • • • • — 22 M10 17
40 — — — • • • — 28 M12 21
50 — — — — • • • 40 M14 25
Casquillo de centraje CC

Material: 1,7264
Carbonitrurado prof. 0,6
Dureza: 60-62 HRc

XM082 L mm d1 M l1
Ø d mm 17 27 36 46 56 76 86 mm mm mm
2
16 • • • • — — — 12 M50 10
20 — • • • • — — 15 M80 12
25 — • • • • — — 18 16
30 — — • • • • — 22 M10 19
40 — — — • • • — 28 M12 23
50 — — — — • • • 40 M14 27

Casquillos de bronce autolubricado con grafito XM096

Ejecución: Casquillos de bronce con aleación de Cu, Al y Ni. La presencia
de aluminio reduce el ataque de los agentes atmosféricos, gases, sales y
bases. Los insertos de grafito actúan como lubricante sólido y permiten sentido movimiento
mantener durante toda la vida útil del casquillo un excelente nivel de
engrase. Permite trabajar a temperaturas de hasta 400 °C.
Material: Bronce DIN 1714 GcCuAl10Ni + Grafito. XM098

sentido movimiento
XM096 L mm d d a
2
casquillo 311 mm mm mm
3
Ø d mm 17 22 27 36 46 56 66 76 86 96 116 136
2
14 • • • • • • — — — — — — 20 25
15 • • • • • • — — — — — —
18 • • • • • • • • — — — — 26 31
20 • • • • • • • • — — — —
22 — • • • • • • • • • — — 30 35 6
24 — • • • • • • • • • — —
XM 30 — — • • • • • • • • • — 42 47
32 — — • • • • • • • • • —
40 — — — — • • • • • • • • 54 60 10
42 — — — — • • • • • • • •
