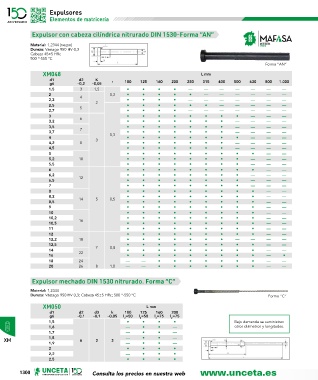

Page 1300 - U148_CAT_BAJA

Expulsores
Elementos de matricería

Expulsor con cabeza cilíndrica nitrurado DIN 1530-Forma “AN”

Material: 1,2344 (negro)
Dureza: Vástago 950 HV 0,3
Cabeza 45±5 HRc
500 °-550 °C
Forma “AN”
XM048 L mm
d1 d2 K r 100 125 160 200 250 315 400 500 630 800 1.000
g6 –0,2 –0,05
1,5 3 1,5 • • • • — — — — — — —
2 4 0,2 • • • • • — — — — — —
2,2 2 • • • • — — — — — — —
2,5 5 • • • • • • — — — — —
2,7 • • • • — — — — — — —
3 • • • • • • • • — — —
3,2 6 • • • • • • • — — — —
3,5 • • • • • • • — — — —
3,7 7 0,3 • • • • • • • — — — —
4 3 • • • • • • • • — — —
4,2 8 • • • • • • • — — — —
4,5 • • • • • • • — — — —
5 • • • • • • • • • — —
5,2 10 • • • • • • • • — — —
5,5 • • • • • • • • — — —
6 • • • • • • • • • — —
6,2 12 • • • • • • • • — — —
6,5 • • • • • • • • — — —
7 • • • • • • • • — — —
8 • • • • • • • • • — —
8,2 14 5 0,5 • • • • • • • • • — —
8,5 • • • • • • • • • — —
9 • • • • • • • • • — —
10 • • • • • • • • • — —
10,2 16 • • • • • • • • • — —
10,5 • • • • • • • • • — —
11 • • • • • • • • • — —
12 • • • • • • • • • — —
12,2 18 • • • • • • • — — — —
12,5 7 0,8 • • • • • • • • • — —
14 • • • • • • • • • — —
16 22 • • • • • • • • • — •
18 24 — — • • • • • • • — —
20 26 8 1,0 — — • • • • • • • — —

Expulsor mechado DIN 1530 nitrurado. Forma “C”

Material: 1,2344
Dureza: Vástago 950 HV 0,3; Cabeza 45±5 HRc; 500 °-550 °C Forma “C”
XM050 L mm
d1 d2 d3 k 100 125 160 200
g6 –0,1 –0,1 –0,05 l =50 l =50 l =75 l =75
2
2
2
2
1,5 • • • • Bajo demanda se suministran
1,6 — • • — otros diámetros y longitudes.
1,7 — • • —
XM 1,8 6 3 3 — • • —
1,9 — • • —
2 • • • •
2,2 — • • •
2,5 • • • •
