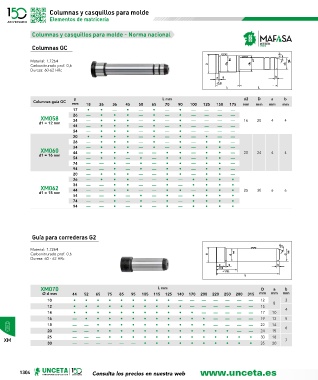

Page 1304 - U148_CAT_BAJA

Columnas y casquillos para molde
Elementos de matricería

Columnas y casquillos para molde - Norma nacional

Columnas GC

Material: 1,7264
Carbonitrurado prof. 0,6
Dureza: 60-62 HRc

l1 L mm d2 D a b
Columnas guía GC
mm 18 26 36 45 50 65 70 90 100 125 150 175 mm mm mm mm
17 • • — • — • — • — — — —
XM058 26 — • • • — • — • — — — —
d1 = 12 mm 34 — • • • — • — • — — — — 16 20 4 4
44 — • • • — • — • — — — —
54 — • • • — • — • — — — —
20 • • • • — • — • — • — —
26 — • • • — • — • — • • —
•
XM060 34 — • • • • • • — — — • • — • • • • —
—
•
—
—
—
d1 = 16 mm 44 20 24 4 4
54 — • • — • — • • — • • —
74 — — • — • — • • — • • —
94 — — • — • — • • — • • —
20 — • • • — — • • — • • —
26 — • • • — — • — • • • •
XM062 34 — — • • — — • — • • • •
d1 = 18 mm 44 — — • • — — • • — • • • 25 30 6 6
54 — — • — • — • — • • • •
74 — — • — • — • — • • • •
94 — — • — • — • — • • • •

Guía para correderas G2

Material: 1.7264
Carbonitrurado prof. 0,6
Dureza: 60 - 62 HRc

XM070 L mm D a b
Ø d mm 44 52 65 75 85 95 105 115 125 140 170 200 220 250 280 315 mm mm mm
10 • • • • • • • • • — — — — — — — 12 8 3
12 • • • • • • • • • • — — — — — — 15 4
14 • • • • • • • • • • • — — — — — 17 10
16 — • • • • • • • • • • • — — — — 19 12 5
18 — — • • • • • • • • • • — — — — 22 14 6
20 — — • • • • • • • • • • • • — — 24 15
XM 25 — — — • • • • • • • • • • • • • 30 18 7
30 — — — — — — • • • • • • • • • • 35 20
