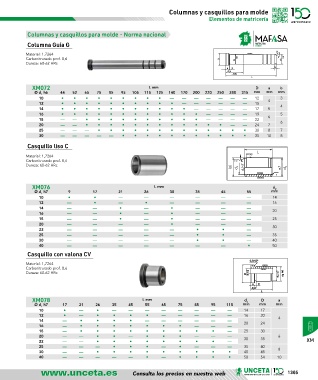

Page 1305 - U148_CAT_BAJA

Columnas y casquillos para molde
Elementos de matricería

Columnas y casquillos para molde - Norma nacional
Columna Guía G

Material: 1,7264
Carbonitrurado prof. 0,6
Dureza: 60-62 HRc

XM072 L mm D a b
Ø d h6 44 52 65 75 85 95 105 115 125 140 170 200 220 250 280 315 mm mm mm
1
10 • • • • • • • • • — — — — — — — 12 4 3
12 • • • • • • • • • • — — — — — — 15 4
14 • • • • • • • • • • • — — — — — 17 5
16 • • • • • • • • • • • • — — — — 19 6 5
18 — — • • • • • • • • • • — — — — 22 6
20 — — • • • • • • • • • • • • — — 24 7
25 — — — • • • • • • • • • • • • • 30 8 7
30 — — — — — • • • • • • • • • • • 35 10 8
Casquillo liso C
L
Material: 1,7264 2
Carbonitrurado prof. 0,6 15º
Dureza: 60-62 HRc
k6 d 2 d 1 h7 e7 d 2
r
XM076 L mm d 2
Ø d h7 9 17 21 26 30 35 45 55 mm
1
10 • • — — — — — — 14
12 — • — • — — — — 16
14 — — • — • — — — 20
16 — — • — • — — —
18 — — • — • — — — 25
20 — — — — • — — — 30
22 — — — — — • • —
25 — — — — — • • — 35
30 — — — — — • • — 40
40 — — — — — — — • 50
Casquillo con valona CV
Material: 1,7264
Carbonitrurado prof. 0,6
Dureza: 60-62 HRc

XM078 L mm d 2 D a
Ø d h7 17 21 26 35 45 55 65 75 85 95 115 mm mm mm
1
10 • — • — — — — — — — — 14 17
12 • — • • • • — — — — — 16 20 4
14 — • • • • — — — — — — 20 24
16 — • • • • • • • — — —
18 — • • • • • • • • • — 25 30
20 — — • • — • • • — — — 30 35 6
22 — — • • • • • • • • — XM
25 — — — • • • — • — — — 35 40 8
30 — — • • • • • • • • • 40 45
40 — — — — — • — • • • • 50 54 10

Consulta los precios en nuestra web 1305
