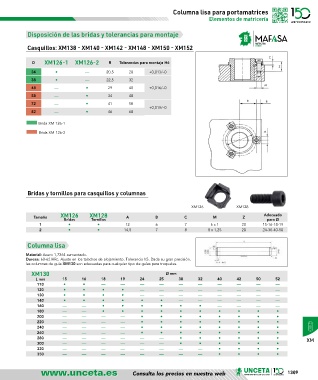

Page 1309 - U148_CAT_BAJA

Columna lisa para portamatrices
Elementos de matricería

Disposición de las bridas y tolerancias para montaje

Casquillos: XM138 - XM140 - XM142 - XM148 - XM150 - XM152

D XM126-1 XM126-2 R Tolerancias para montaje H6
34 • — 20,5 28 +0,013/–0
38 • — 22,5 32
48 — • 29 40 +0,016/–0
58 — • 34 48
72 — • 41 58
+0,019/–0
82 — • 46 68

Brida XM 126-1
Brida XM 126-2

Bridas y tornillos para casquillos y columnas

XM126 XM128
XM126 XM128 Adecuado
Tamaño A B C M Z
Bridas Tornillos para Ø
1 • • 12 6 7 6 x 1 20 15-16-18-19
2 • • 14,5 7 8 8 x 1,25 20 24-30-40-50

Columna lisa
Material: Acero 1,7264 cementado.
Dureza: 60-62 HRc. Ajuste en los taladros de alojamiento. Tolerancia h5. Dada su gran precisión,
las columnas de guía XM130 son adecuadas para cualquier tipo de guías para troqueles.

XM130 Ø mm
L mm 15 16 18 19 24 25 30 32 40 42 50 52
110 • • — — — — — — — — — —
120 • • • • — — — — — — — —
130 • • • • — — — — — — — —
140 • • • • • • — — — — — —
160 — — • • • • • • — — — —
180 — — • • • • • • • • • •
200 — — — — • • • • • • • •
220 — — — — • • • • • • • •
240 — — — — • • • • • • • •
260 — — — — • • • • • • • •
280 — — — — — — • • • • • • XM
300 — — — — — — • • • • • •
320 — — — — — — — — • • • •
350 — — — — — — — — • • • •

Consulta los precios en nuestra web 1309
