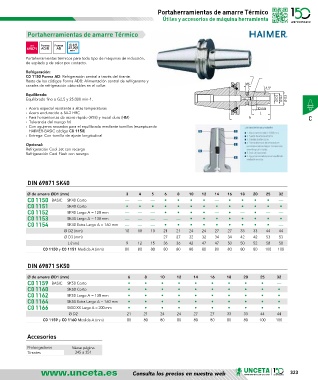

Page 323 - U148_CAT_BAJA

Portaherramientas de amarre Térmico
Útiles y accesorios de máquina herramienta

Portaherramientas de amarre Térmico

DIN Forma Forma G 2,5
69871 AD/B AD 25.000
min -1
Portaherramientas térmicos para todo tipo de máquinas de inducción,
de soplado y de calor por contacto.
Refrigeración:
C0 1150 Forma AD: Refrigeración central a través del tirante.
Resto de los códigos Forma ADB: Alimentación central de refrigerante y
canales de refrigeración obturables en el collar.
Equilibrado:
Equilibrado fino a G2,5 y 25.000 min-1.
› Acero especial resistente a altas temperaturas
› Acero endurecido a 54-2 HRC
› Para herramientas de acero rápido (HSS) y metal duro (HM) C
› Tolerancia del mango h6
› Con agujeros roscados para el equilibrado mediante tornillos (exceptuando
HAIMER-BASIC código C0 1150)
› Entrega: Con tornillo de ajuste longitudinal
Opcional:
Refrigeración Cool Jet con recargo
Refrigeración Cool Flash con recargo

DIN 69871 SK40

Ø de amarre ØD1 (mm) 3 4 5 6 8 10 12 14 16 18 20 25 32
C0 1150 BASIC SK40 Corto — — — • • • • — • • • • —
C0 1151 SK40 Corto • • • • • • • • • • • • •
C0 1152 SK40 Largo A = 120 mm — — — • • • • — • — • — —
C0 1153 SK40 Largo A = 130 mm — — — — — • • • • • • • •
C0 1154 SK40 Extra Largo A = 160 mm — — — • • • • • • • • • —
Ø D2 (mm) 10 10 10 21 21 24 24 27 27 33 33 44 44
Ø D3 (mm) 27 27 32 32 34 34 42 42 53 53
L (mm) 9 12 15 36 36 42 47 47 50 50 52 58 58
C0 1150 y C0 1151 Medida A (mm) 80 80 80 80 80 80 80 80 80 80 80 100 100

DIN 69871 SK50

Ø de amarre ØD1 (mm) 6 8 10 12 14 16 18 20 25 32
C0 1159 BASIC SK50 Corto • • • • • • • • • —
C0 1160 SK50 Corto • • • • • • • • • •
C0 1162 SK50 Largo A = 130 mm • • • • • • • • • •
C0 1164 SK50 Extra Largo A = 160 mm • • • • • • • • • •
C0 1166 SK50 XX Largo A = 200 mm • • • • • • • • • •
Ø D2 21 21 24 24 27 27 33 33 44 44
C0 1159 y C0 1160 Medida A (mm) 80 80 80 80 80 80 80 80 100 100

Accesorios

Prolongadores Véase página
Tirantes 345 a 351
