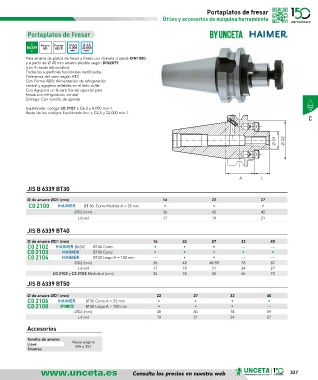

Page 327 - U148_CAT_BAJA

Portaplatos de fresar
Útiles y accesorios de máquina herramienta

Portaplatos de Fresar

JIS Forma Forma G 6,3 G 2,5
B6339 AD AD/B 8.000 22.000
BT min -1 min -1
Para amarre de platos de fresar y fresas con chaveta cruzada DIN1880,
y a partir de Ø 40 mm amarre posible según DIN2079
(con 4 roscas adicionales).
Todas las superficies funcionales rectificadas.
Tolerancia del cono según AT3
Con Forma ADB: Alimentación de refrigeración
central y agujeros sellables en el lado collar.
Con Agujeros en la cara frontal especial para
fresas con refrigeración central
Entrega: Con tornillo de apriete
Equilibrado: código C0 2102 a G6,3 y 8.000 min-1.
Resto de los códigos Equilibrado fino a G2,5 y 22.000 min-1.
C

Ø D1 Ø D2

A L
JIS B 6339 BT30

Ø de amarre ØD1 (mm) 16 22 27
C0 2100 BT 30. Corto Medida A = 35 mm • • •
ØD2 (mm) 36 42 42
L (mm) 17 19 21
JIS B 6339 BT40

Ø de amarre ØD1 (mm) 16 22 27 32 40
C0 2102 BASIC BT40 Corto • • • — —
C0 2103 BT40 Corto • • • • •
C0 2104 BT40 Largo A = 100 mm — • • — —
ØD2 (mm) 36 48 48/59 78 87
L (mm) 17 19 21 24 27
C0 2102 y C2 2103 Medida A (mm) 35 35 35 65 70
JIS B 6339 BT50

Ø de amarre ØD1 (mm) 22 27 32 40
C0 2106 BT50 Corto A = 55 mm • • • •
C0 2108 BT50 Largo A = 100 mm • • • —
ØD2 (mm) 48 60 78 89
L (mm) 19 21 24 27
Accesorios

Tornillo de amarre Véase página
Llave 345 a 351
Tirantes

Consulta los precios en nuestra web 327
