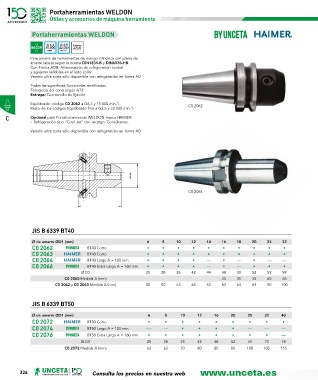

Page 326 - U148_CAT_BAJA

Portaherramientas WELDON
Útiles y accesorios de máquina herramienta

Portaherramientas WELDON

JIS G 6,3 G 2,5 Forma
B6339 15.000 22.000 AD/B
BT min -1 min -1
Para amarre de herramientas de mango cilíndrico con plano de
amarre lateral según la norma DIN1835-B y DIN6535-HB.
Con Forma ADB: Alimentación de refrigeración central
y agujeros sellables en el lado collar.
Versión ultra corta sólo disponible con refrigeración en forma AD
Todas las superficies funcionales rectificadas.
Tolerancia del cono según AT3
Entrega: Con tornillo de fijación

Equilibrado: código C0 2062 a G6,3 y 15.000 min-1. C0 2062
Resto de los códigos Equilibrado fino a G2,5 y 22.000 min-1.
C Opcional para Portaherramientas WELDON marca HAIMER:
› Refrigeración tipo ‘’Cool Jet’’ con recargo. Consúltenos.
Versión ultra corta sólo disponible con refrigeración en forma AD

C0 2064

JIS B 6339 BT40

Ø de amarre ØD1 (mm) 6 8 10 12 14 16 18 20 25 32
C0 2062 BT40 Corto • • • • • • • • • •
C0 2063 BT40 Corto • • • • • • • • • •
C0 2064 BT40 Largo A = 100 mm • • • • — • — • — —
C0 2066 BT40 Extra Largo A = 160 mm • • • • — • — • • •
Ø D2 25 28 35 42 44 48 50 52 59 59
C0 2060 Medida A (mm) 35 35 35 60 65
C0 2062 y C0 2063 Medida A (mm) 50 50 63 63 63 63 63 63 90 100

JIS B 6339 BT50

Ø de amarre ØD1 (mm) 6 8 10 12 16 20 25 32 40
C0 2072 BT50 Corto • • • • • • • • •
C0 2074 BT50 Largo A = 100 mm — — • • • • — — —
C0 2076 BT50 Extra Largo A = 160 mm • • • • • • • • —
Ø D2 25 28 35 42 48 52 65 72 78
C0 2072 Medida A (mm) 63 63 70 80 80 80 100 105 115

326 Consulta los precios en nuestra web
