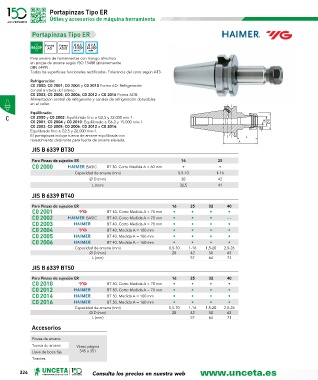

Page 324 - U148_CAT_BAJA

Portapinzas Tipo ER
Útiles y accesorios de máquina herramienta

Portapinzas Tipo ER

JIS Forma Forma G 6,3 G 2,5
B6339 AD AD/B 15.000 22.000
BT min -1 min -1
Para amarre de herramientas con mango cilíndrico
en pinzas de amarre según ISO 15488 (anteriormente
DIN 6499) .
Todas las superficies funcionales rectificadas. Tolerancia del cono según AT3.
Refrigeración:
C0 2000; C0 2001; C0 2004 y C0 2010 Forma AD: Refrigeración
central a través del tirante.
C0 2003; C0 2005; C0 2006; C0 2012 a C0 2016 Forma ADB:
Alimentación central de refrigerante y canales de refrigeración obturables
en el collar.
Equilibrado:
C C0 2000 y C0 2002: Equilibrado fino a G2,5 y 22.000 min-1.
C0 2001; C0 2004 y C0 2010: Equilibrado a G6,3 y 15.000 min-1.
C0 2003; C0 2005; C0 2006; C0 2012 a C0 2016:
Equilibrado fino a G2,5 y 22.000 min-1.
El portapinzas incluye tuerca de amarre equilibrada con
revestimiento deslizante para fuerza de amarre elevada.
JIS B 6339 BT30

Para Pinzas de sujeción ER 16 25
C0 2000 BASIC BT 30. Corto Medida A = 60 mm • •
Capacidad de amarre (mm) 0,5-10 1-16
Ø D (mm) 28 42
L (mm) 32,5 41
JIS B 6339 BT40

Para Pinzas de sujeción ER 16 25 32 40
C0 2001 BT 40. Corto Medida A = 70 mm • • • •
C0 2002 BASIC BT 40. Corto Medida A = 70 mm • • • —
C0 2003 BT 40. Corto Medida A = 70 mm • • • •
C0 2004 BT 40. Medida A = 100 mm • • • •
C0 2005 BT 40. Medida A = 100 mm • • • •
C0 2006 BT 40. Medida A = 160 mm • • • •
Capacidad de amarre (mm) 0,5-10 1-16 1,5-20 2,5-26
Ø D (mm) 28 42 50 63
L (mm) 57 64 73
JIS B 6339 BT50

Para Pinzas de sujeción ER 16 25 32 40
C0 2010 BT 50. Corto Medida A = 70 mm • • • •
C0 2012 BT 50. Corto Medida A = 70 mm • • • •
C0 2014 BT 50. Medida A = 100 mm • • • •
C0 2016 BT 50. Medida A = 160 mm • • • •
Capacidad de amarre (mm) 0,5-10 1-16 1,5-20 2,5-26
Ø D (mm) 28 42 50 63
L (mm) 57 64 73
Accesorios

Pinzas de amarre
Tuerca de amarre Véase página
Llave de boca fija 345 a 351
Tirantes
