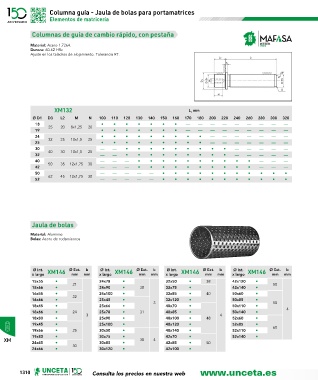

Page 1310 - U148_CAT_BAJA

Columna guía - Jaula de bolas para portamatrices
Elementos de matricería

Columnas de guía de cambio rápido, con pestaña

Material: Acero 1,7264.
Dureza: 60-62 HRc
Ajuste en los taladros de alojamiento. Tolerancia R7.

XM132 L mm
1
Ø D1 D3 L2 M N 100 110 120 130 140 150 160 170 180 200 220 240 260 280 300 320
18 • • • • • • • — — — — — — — — —
25 20 8x1,25 20
19 • • • • • • • — — — — — — — — —
24 32 25 10x1,5 25 • • • • • • • • • — — — — — — —
25 • • • • • • • • • — — — — — — —
30 — — • • • • • • • • • — — — — —
40 30 10x1,5 25
32 — — • • • • • • • • • — — — — —
40 — — — • • • • • • • • • • — — —
50 35 12x1,75 30
42 — — — • • • • • • • • • • — — —
50 62 45 12x1,75 30 — — — — — • • • • • • • • • • •
52 — — — — — • • • • • • • • • • •

Jaula de bolas

Material: Aluminio
Bolas: Acero de rodamientos

Ø Int. XM146 Ø Ext. b Ø Int. XM146 Ø Ext. b Ø Int. XM146 Ø Ext. b Ø Int. XM146 Ø Ext. b
x largo mm mm x largo mm mm x largo mm mm x largo mm mm
15x55 • 21 24x78 • 32x50 • 38 42x120 • 50
15x66 • 24x90 • 30 32x75 • 42x140 •
16x55 • 24x100 • 32x85 • 40 50x60 •
16x66 • 22 25x45 • 3 32x120 • 50x85 • 58
18x45 • 25x66 • 40x70 • 50x110 •
18x66 • 24 25x78 • 31 40x85 • 50x140 • 4
18x80 • 3 25x90 • 40x100 • 48 4 52x60 •
19x45 • 25x100 • 40x120 • 52x85 •
19x66 • 25 30x50 • 40x140 • 52x110 • 60
19x80 • 30x75 • 42x70 • 52x140 •
XM 38 4
24x45 • 30x85 • 42x85 • 50
24x66 • 30 30x120 • 42x100 •
