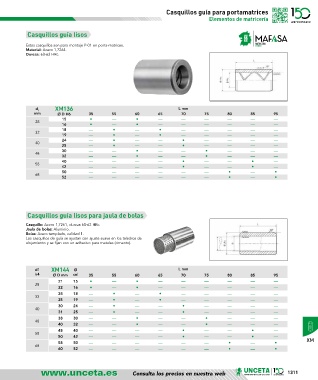

Page 1311 - U148_CAT_BAJA

Casquillos guía para portamatrices
Elementos de matricería

Casquillos guía lisos

Estos casquillos son para montaje P-01 en porta-matrices.
Material: Acero 1,7264.
Dureza: 60-62 HRc.

d 1 XM136 L mm
mm Ø D H6 35 55 60 65 70 75 80 85 95
15 • — • — — — — — —
28
16 • — • — — — — — —
18 — • — • — — — — —
32
19 — • — • — — — — —
24 — • — — • — — — —
40
25 — • — — • — — — —
30 — — • — — • — — —
48
32 — — • — — • — — —
40 — — — — • — — • —
58
42 — — — — • — — • —
50 — — — — — — • — •
68
52 — — — — — — • — •

Casquillos guía lisos para jaula de bolas
Casquillo: Acero 1,7261, dureza 60-62 HRc.
Jaula de bolas: Aluminio.
Bolas: Acero templado, calidad 1.
Los casquillos de guía se ajustan con ajuste suave en los taladros de
alojamiento y se fijan con un adhesivo para metales (cimento).

d1 XM144 Ø L mm
h4 Ø D mm col 35 55 60 65 70 75 80 85 95
21 15 • — • — — — — — —
28
22 16 • — • — — — — — —
24 18 — • — • — — — — —
32
25 19 — • — • — — — — —
30 24 — • — — • — — — —
40
31 25 — • — — • — — — —
38 30 — — • — — • — — —
48
40 32 — — • — — • — — —
48 40 — — — — • — — • —
58
50 42 — — — — • — — • — XM
58 50 — — — — — — • — •
68
60 52 — — — — — — • — •
