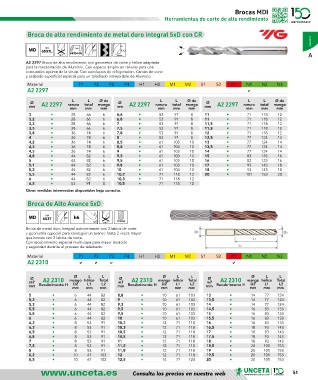

Page 51 - U148_CAT_BAJA

Brocas MDI
Herramientas de corte de alto rendimiento

Broca de alto rendimiento de metal duro integral 5xD con CR

DIN
MD 6537L DIN 30º 5xD
140º 6535-HA A
A2 2297 Broca de alto rendimiento con geometría de corte y hélice adaptada
para la mecanización de Aluminio. Con espacio amplio en ranuras para una
evacuación óptima de la viruta. Con conductos de refrigeración. Cantos de corte
y acabado superficial especial para un taladrado inmejorable de Aluminio.
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A2 2297 a

L L Ø de L L Ø de L L Ø de
Ø A2 2297 Ø A2 2297 Ø A2 2297
mm ranura total mango mm ranura total mango mm ranura total mango
mm mm mm mm mm mm mm mm mm
3 • 28 66 6 6,6 • 53 91 8 11 • 71 118 12
3,2 • 28 66 6 6,8 • 53 91 8 11 • 71 118 12
3,3 • 28 66 6 7 • 53 91 8 11,5 • 71 118 12
3,5 • 28 66 6 7,5 • 53 91 8 11,8 • 71 118 12
3,8 • 36 74 6 7,8 • 53 91 8 12 • 71 118 12
4 • 36 74 6 8 • 53 91 8 12,5 • 77 124 14
4,2 • 36 74 6 8,5 • 61 103 10 13 • 77 124 14
4,3 • 36 74 6 8,8 • 61 103 10 13,5 • 77 124 14
4,5 • 36 74 6 9 • 61 103 10 14 • 77 124 14
4,8 • 44 82 6 9,3 • 61 103 10 15 • 83 133 16
5 • 44 82 6 9,5 • 61 103 10 16 • 83 133 16
5,1 • 44 82 6 9,8 • 61 103 10 17 • 93 143 18
5,2 • 44 82 6 10 • 61 103 10 18 • 93 143 18
5,5 • 44 82 6 10,2 • 71 118 12 20 • 101 153 20
6 • 44 82 6 10,3 • 71 118 12
6,5 • 53 91 8 10,5 • 71 118 12
Otras medidas intermedias disponibles bajo consulta.
Broca de Alto Avance 5xD

DIN
MD 6537 30º h6
M7 140º 20 BAR
Broca de metal duro Integral autocentrante con 3 labios de corte
y geometría especial para conseguir un avance hasta 2 veces mayor
que brocas con 2 labios de corte.
Con recubrimiento especial multi-capa para mayor duración
y seguridad durante el proceso de taladrado.
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A2 2310 a a a a

Ø
Ø
L
L
L
L
L
L
Ø
Ø A2 2310 mango hélice Total Ø mango hélice Total Ø mango hélice Total
m7 D2 L1 L2 m7 A2 2310 D2 L1 L2 m7 A2 2310 D2 L1 L2
mm Recubrimento H mm mm mm mm Recubrimento H mm mm mm mm Recubrimento H mm mm mm
5 • 6 44 82 8,8 • 10 61 103 13 • 14 77 124
5,2 • 6 44 82 9 • 10 61 103 13,5 • 14 77 124
5,3 • 6 44 82 9,3 • 10 61 103 14 • 14 77 124
5,5 • 6 44 82 9,5 • 10 61 103 14,5 • 16 83 133
5,8 • 6 44 82 9,8 • 10 61 103 15 • 16 83 133
6 • 6 44 82 10 • 10 61 103 15,5 • 16 83 133
6,2 • 8 53 91 10,2 • 12 71 118 16 • 16 83 133
6,3 • 8 53 91 10,3 • 12 71 118 16,5 • 18 93 143
6,5 • 8 53 91 10,5 • 12 71 118 17 • 18 93 143
6,8 • 8 53 91 10,8 • 12 71 118 17,5 • 18 93 143
7 • 8 53 91 11 • 12 71 118 18 • 18 93 143
7,5 • 8 53 91 11,5 • 12 71 118 18,5 • 20 101 153
8 • 8 53 91 11,8 • 12 71 118 19 • 20 101 153
8,2 • 10 61 103 12 • 12 71 118 19,5 • 20 101 153
8,5 • 10 61 103 12,5 • 14 77 124 20 • 20 101 153
Consulta los precios en nuestra web 51
