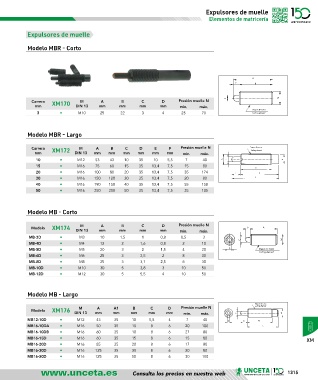

Page 1315 - U148_CAT_BAJA

Expulsores de muelle
Elementos de matricería

Expulsores de muelle

Modelo MBR - Corto

Carrera XM170 M A B C D Presión muelle N
mm DIN 13 mm mm mm mm mín. máx.
3 • M10 25 22 3 4 25 70

Modelo MBR - Largo

Carrera XM172 M A B C D E F Presión muelle N
mm DIN 13 mm mm mm mm mm mm mín. máx.
10 • M12 53 43 10 35 10 5,5 7 40
15 • M16 75 60 15 35 13,4 7,5 15 80
20 • M16 100 80 20 35 13,4 7,5 35 174
30 • M16 150 120 30 35 13,4 7,5 20 80
40 • M16 190 150 40 35 13,4 7,5 55 158
50 • M16 250 200 50 35 13,4 7,5 35 105

Modelo MB - Corto

B
A
D
M
C
Modelo XM174 DIN 13 mm mm mm mm Presión muelle N
mín.
máx.
MB-3D • M3 10 1,5 1 0,8 0,5 3
MB-4D • M4 12 2 1,6 0,8 2 10
MB-5D • M5 20 3 2 1,5 4 20
MB-6D • M6 25 3 2,5 2 8 30
MB-8D • M8 25 3 3,1 2,5 8 30
MB-10D • M10 30 5 3,8 3 10 50
MB-12D • M12 30 5 5,5 4 10 50
Modelo MB - Largo

D
C
B
A1
M
A
Modelo XM176 DIN 13 mm mm mm mm mm Presión muelle N
mín.
máx.
MB12-10D • M12 43 35 10 5,5 4 7 40
MB16-10DA • M16 50 35 10 8 6 20 100
MB16-10DB • M16 60 35 10 8 6 27 80
MB16-15D • M16 60 35 15 8 6 15 80 XM
MB16-20D • M16 85 35 20 8 6 17 80
MB16-30D • M16 125 35 30 8 6 20 80
MB16-50D • M16 125 35 50 8 6 30 100
Consulta los precios en nuestra web 1315
