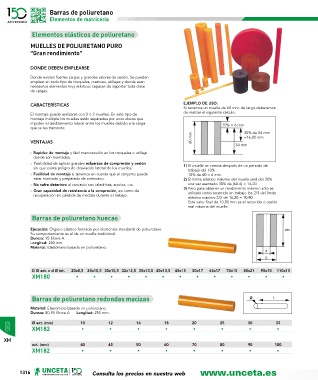

Page 1316 - U148_CAT_BAJA

Barras de poliuretano
Elementos de matricería

Elementos elásticos de poliuretano

MUELLES DE POLIURETANO PURO
“Gran rendimiento”

DONDE DEBEN EMPLEARSE
Donde existan fuertes cargas y grandes valores de cesión. Se pueden
emplear en todo tipo de troqueles, matrices, utillajes y donde sean
necesarios elementos muy elásticos capaces de soportar toda clase
de cargas.

CARACTERÍSTICAS EJEMPLO DE USO:
Si tenemos un muelle de 60 mm. de largo deberemos
El montaje puede realizarse con 2 ó 3 muelles. En este tipo de de realizar el siguiente cálculo.
montaje múltiple los muelles están separados por unos discos que
impiden el deslizamiento lateral entre los muelles debido a la carga 10% = 6 mm
que se les transmite. 30% de 54 mm
60 mm =16,20 mm
VENTAJAS
54 mm
› Rapidez de montaje y fácil manutención en los troqueles o utillaje
donde son montados.
› Posibilidad de aplicar grandes esfuerzos de compresión y cesión
sin que exista peligro de desviación lateral de los muelles. 1) El muelle se orienta después de un período de
trabajo del 10%
› Facilidad de montaje si tenemos en cuenta que el conjunto puede 10% de 60 = 6 mm.
estar montado y preparado de antemano. 2) El límite elástico máximo del muelle será del 30%
› No sufre deterioro al contacto con taladrinas, aceites, etc. una vez asentado 30% de (60-6) = 16,20
› Gran capacidad de resistencia a la compresión, así como de 3) Pero para obtener un rendimiento máximo sólo se
utilizará como recorrido en trabajo los 2/3 del límite
recuperación sin pérdida de medida durante el trabajo.
elástico máximo 2/3 de 16,20 = 10,80
Este valor final de 10,80 mm es el recorrido o cesión
real máxima del muelle.
Barras de poliuretano huecas
Ejecución: Órgano elástico formado por elementos standards de poliuretano.
Su comportamiento es el de un muelle tradicional.
Dureza: 95 Shore A.
Longitud: 250 mm.
Material: Elastómero basado en poliuretano.

D Ø ext. x d Ø int. 20x8,5 25x10,5 30x10,5 32x13,5 35x13,5 40x13,5 45x15 50x17 63x17 70x15 80x21 90x15 110x15
XM180 • • • • • • • • • • • • •

Barras de poliuretano redondas macizas

Material: Elastómero basado en poliuretano.
Dureza: 80-90 Shore A Longitud: 250 mm.
Ø ext. (mm) 10 12 16 18 20 25 30 35
XM182 • • • • • • • •

XM
ext. (mm) 40 45 50 60 70 80 90 100
XM182 • • • • • • • •
